こんにちは。自キ温泉ガイドのサリチル酸です。
今回は私の設計した自作キーボードキット『BeThirty v3ケースレス』の組み立て手順書、ビルドガイドを書きたいと思います。
- はじめに
- 前置き
- GoFortyコンセプトとは
- キットの中身を確認する
- （オプション）3Dプリントケース
- キット外で必要なもの
- 必要工具
- 組み立て
- 使用上の注意
- 動かない時に
- ランキング参加中
- おわりに
はじめに
本キットをお買い上げ頂いた方、お買い上げありがとうございます。
拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。
前置き
本キットGoFortyシリーズの横幅を3キー分（約57mm）縮めた30%サイズとして再設計したキーボードキットです。
数字キーが無いGoFortyシリーズから左右端のモディファイアキー*1を更に削った玄人向けのキーボードです。
30%サイズのキーボードは一見してキーボードに見えないほどコンパクトで可愛く見えます。
アルミケース、ケースレスと続いて、ついにメジャーバージョンアップです。
v3になって一番大きく変わった点は、マイコンがATmegaからRP2040に変わった点です。
RP2040となったことでファームウェアの書き換えが簡単になり、レイヤー数が増え、色々なことができるようになりました。
そして過去のプリントケースやアルミケースにも対応しています、とするのも一案だったのですが、キーケットで沼人の会での合作にCassini3000というキーボードの心臓部にこのBeThirtyが対応することになりました。
なので、今回のキーケットVerは他のケースなどには対応していません。
プレートを置き換えることで使用することはできます。
このケースレス・キーケットVerはは安くなるように構成しているので、30%にチャレンジしたい人には最適かと思います。
製品についてのお問い合わせは私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
GoFortyコンセプトとは
BeThirtyはGoFortyコンセプトの派生プロジェクトです。
GoFortyコンセプトは私の「40%キーボードを楽しもう」というGoFortyコンセプトに基づいて設計されました。
salicylic-acid3.hatenablog.com
BeThirtyは、GoFortyのキーが余り出した人が最後に至る（Be）場として設計しています。
キットの中身を確認する
以下は本キットの内容です。
※このビルドガイドではOrthoの写真を使いますが、QAZでも同様です。
内容物一覧
| 品目 | 数量 |
| 基板 | 1 |
| スイッチプレート | 1 |
| プレートフォーム | 1 |
| サイドバー | 一式 |
| ゴム足 | 4 |
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
基板
本ガイド内では『基板』と呼びます。
全ての部品がすでに実装されています。
ファームウェアは書き込まれておらず、ご自分で書き込んでいただく形式になっています。
スイッチプレート
本ガイド内では『スイッチプレート』と呼びます。
スイッチを嵌めて使用します。
プレートフォーム
スイッチプレートと基板の間に挟むスポンジフォームです。
本ガイド内では『プレートフォーム』と呼びます。
薄いながらもスイッチプレートと基板を密着させ、打鍵感を向上させます。
サイドバー
本ガイド内では『サイドバー』と呼びます。
スイッチプレートに差し込んで使用します。
※家庭用3Dプリンタで印刷したものです。
積層痕は仕様となっています。
ゴム足
本ガイド内では『ゴム足』と呼びます。
もしゴム足の粘着力が低くなって剥がれた場合はAmazonで同じものを購入することができます。
同梱しているものは6mm×2mmのものです。
（オプション）3Dプリントケース
こちらに公開しています。
JLCPCBに製造依頼することもできますが、私は組み立てチェックはしていないです。
簡単な組み立て手順
- スイッチプレートと基板を重ね、Choc v2スイッチを取り付けます。※プレートフォームは使用できません。
- この時スイッチの向きと基板の穴を合わせるようにします。
- 対応するキーキャップを取り付けます。
- トップケースにスイッチプレートを合わせ、ボトムケースをはめ込みます。
- ゴム足を貼ります。
- ファームウェア等の書き込みは別途ビルドガイドを参照してください。
キット外で必要なもの
一覧
| 品目 | 数量 |
| キースイッチ | 39or36 |
| キーキャップ | 39or36 |
| USBケーブル | 1 |
キースイッチ
本ガイド内では『キースイッチ』と呼びます。
BeThirty Ortho及びBeThirty QAZはKailh社のChoc v2スイッチに対応しています。
BeThirty Orthoは39個、BeThirty QAZは36個必要です。
打鍵音を気にせずタイピングできる場合はWhite Rainスイッチを、打鍵音が気になる場合はDeep Sea Silent Islet Switchを選択することをオススメします。
私はこの2つのキースイッチがとても気に入っています。
Kailh Choc v2 White Rain Switchkeeb-on.com
Kailh Choc v2 Deep Sea Silent Islet Switchkeeb-on.com

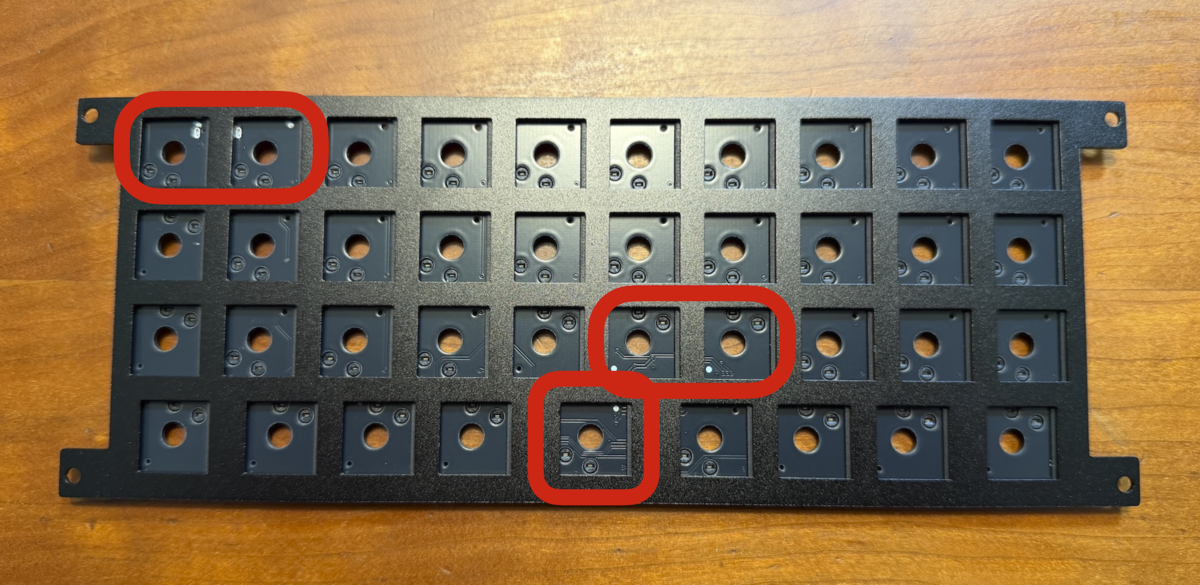

上記のKailh Choc v2 Deep Sea Silent Islet Switch以外のChoc v2サイレントスイッチは推奨していませんが、一部のキーでピンを切り落とすことで使用可能になります。
キーキャップ
本ガイド内では『キーキャップ』と呼びます。
BeThirtyはCherryMX用のキーキャップをつけることはできますが、打鍵時にスイッチプレートまたはスイッチに衝突してしまう場合があります。
少なくともAcid CapsおよびGMKはスイッチに衝突してしまうように見えます。
衝突しても使えないことは有りませんが、打鍵感は悪くなってしまいます。
私の一番のオススメは私自身が設計したAcid Caps LowProfileですが、キー数が多く高価なのでBeThirtyを使用している人は予算と相談する必要があります。
salicylic-acid3.hatenablog.com
次点でオススメなのはXVX Low Profileキーキャップです。
刻印は一致しませんが安いですし、ロープロファイルスイッチ採用と相まってキーボード全体を薄く仕上げることができます。
※XVXキーキャップはロープロファイルのものとそうでないものがありますので、間違えないようにご注意ください。
※YMDKのキーキャップはDeap Sea Silent Switch以外では干渉してスムーズに動かないので注意してください。
USBケーブル
本ガイド内では『USBケーブル』と呼びます。
BeThirty Ortho及びBeThirty QAZとPCとをつなぐために必要です。
USB Type-Cコネクタがついているものを選択してください。
必要工具
本キットの組み立てにハンダごてやドライバーなどは不要です。
基板端を塗れるマジックペンは無いよりは有ったほうが見た目が良くなります。
ゼブラ 油性ペン ハイマッキー 黒 3本 P-MO-150-MC-BK3 Japan
組み立て
いよいよ組み立てです。
まとまった時間は用意できましたか？
ゆっくりやっていきましょう。
※このビルドガイドではOrthoの写真を使いますが、QAZでも同様です。

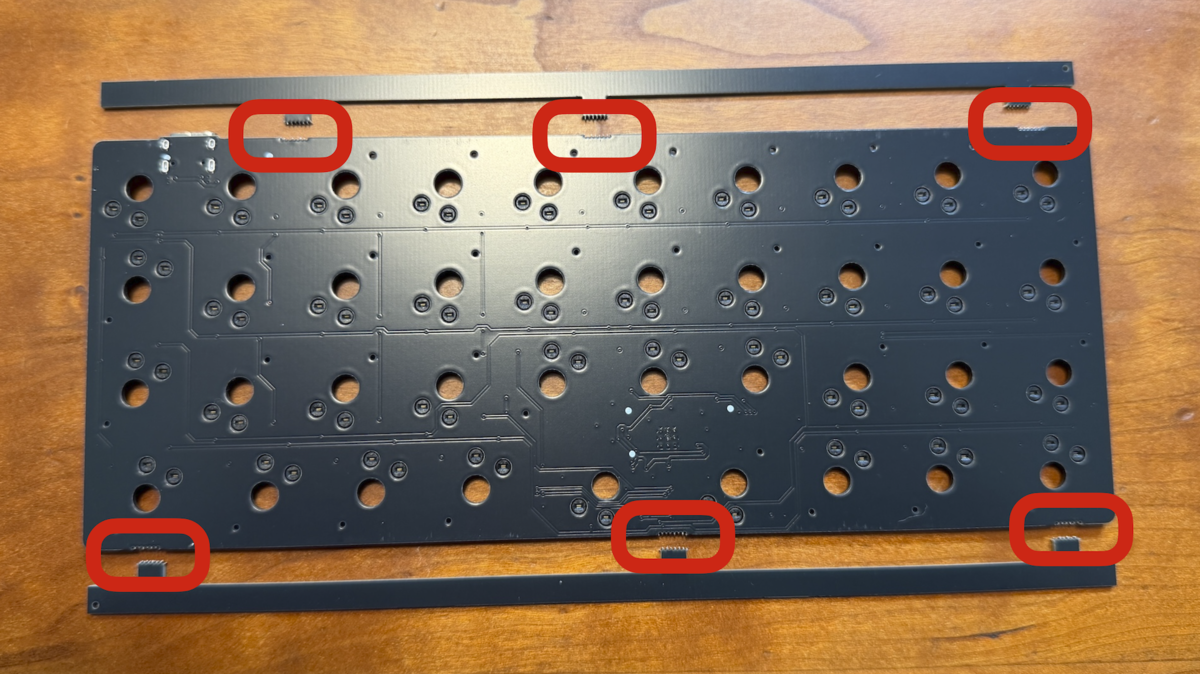

基板端の捨て板を折り取る
基板の上下に付いている捨て板*2を折り取ります。
折りづらい場合はラジオペンチなどを使用してください。
割と力を込める必要があります。
（オプション）基板のヤスリがけ
特にケースレスで使い続ける場合、製造過程でついた基板端がギザギザしている部分をヤスリで削り落とすと使用感が良くなります。
※3Dプリントケースを使用する場合は見えないのでやらなくても気になりません。
（オプション）スイッチプレート及び基板の断面をサインペンで塗る
スイッチプレートと基板の側面は白っぽくなっていると思います。
特にケースレスで使い続ける場合、その断面をぐるっと一周サインペンの太い方で黒く塗っておきましょう。
この一手間が出来上がりの質感を上げますので是非やってください。
（画像はJ67Gのもの）
プレートフォームを基板に敷く
プレートフォームを基板に敷きます。
スイッチ穴と基板のスイッチの取り付け部品の位置が合っていることを確認してください。

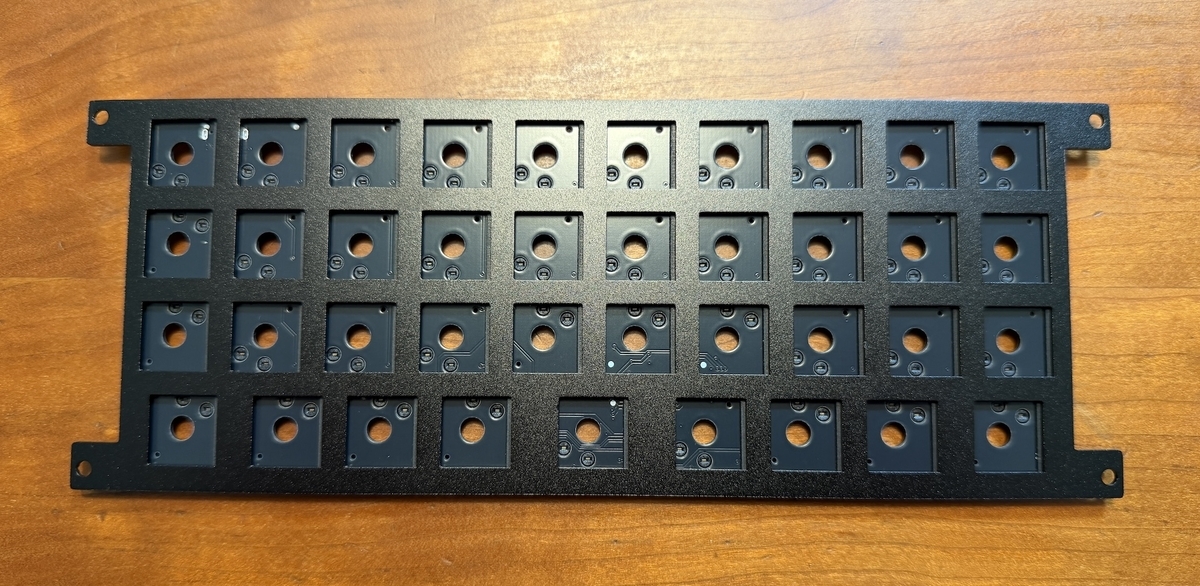

スイッチプレートを重ねる
スイッチ穴がプレートフォームの穴に合うように重ねます。
※スイッチプレートは薄いアルミ製なので、輸送中に少し歪んでしまう場合があります。
その場合は少し指で修正してください。
極端に曲がってスイッチが取り付けできない等がなければ使用できます。
キースイッチを取り付ける

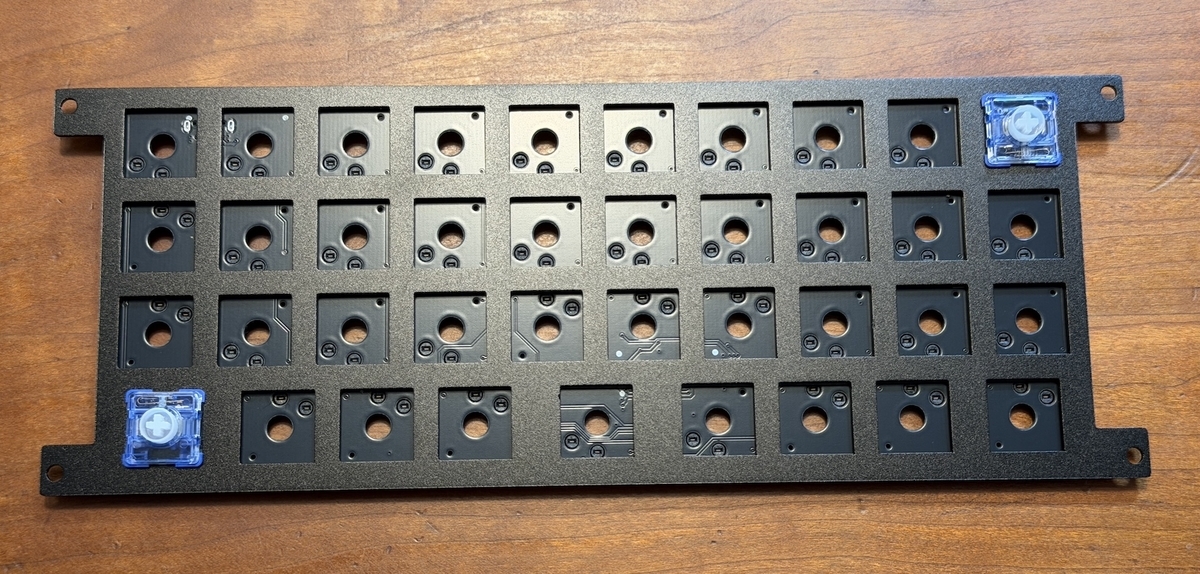

スイッチを取り付けます。
スイッチプレートの製造誤差により、穴がタイトになっている場合がありますが、奥までキッチリ差し込み、スイッチプレートに密着させます。
このとき、スイッチの端子が曲がっていないことと、差し込むスイッチの端子と基板のソケット端子の位置と合っていることを確認してください。
スイッチの端子が曲がっていたりする場合は指でまっすぐに直してください。
まっすぐに直せなかったスイッチは使用しないでください。
注意：3ピンあるスイッチの場合
Choc v2スイッチには3ピンのものが存在します。
Choc v2のRed、Brown、Blue、Silentなどです。
この3本目のピンは特に電気的な役割を持っておらず固定用の物となっているため、取り付けに際して干渉する場合は切り取ってから取り付けてください。
ファームウェアを書き込む
ファームウェアの書き込みのために、基板のUSBコネクタを使用してPCに接続してください。
「RPI-RP2」というストレージとして認識されるので、以下のファイルをダウンロードしてドラッグ・アンド・ドロップで書き込みをしてください。
書き込みが完了するとストレージは自動的に切断され、キーボードとして認識され直します。
BeThirty QAZのファームウェア
BeThirty Orthoのファームウェア
テストする
スイッチが取り付けられたらPCにつなぎ、反応するかテストして下さい。
テストにはVialのテストモードを使用してください。
※BeThirtyはVialファームウェアが標準導入されているため、Remapでは使用できません。
salicylic-acid3.hatenablog.com

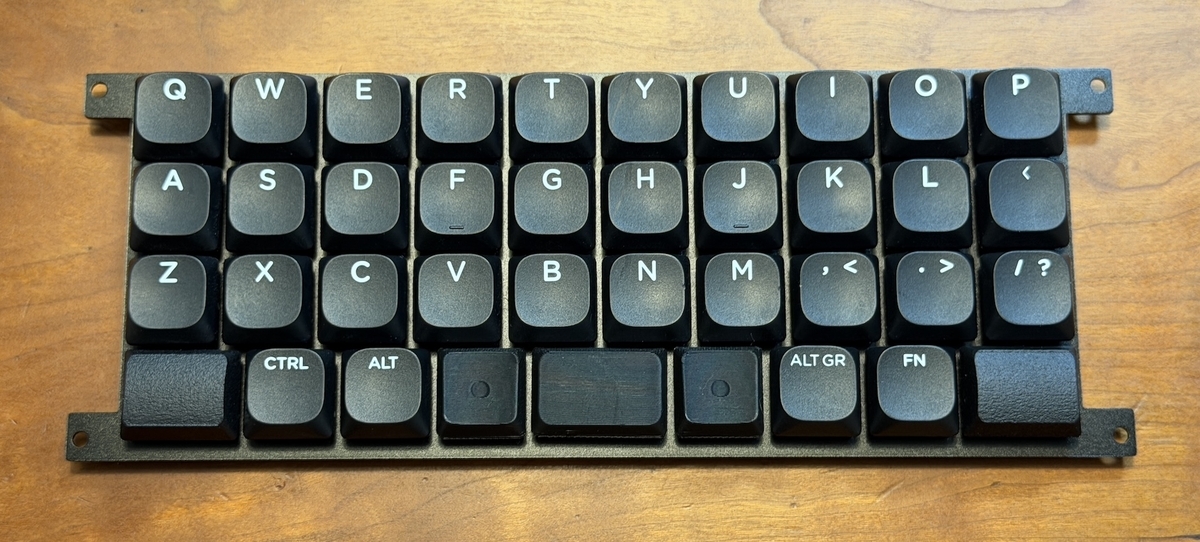

キーキャップを取り付ける
自分の求めるキーマップに応じた配置でキーキャップを取り付けます。
サイドバーを取り付ける

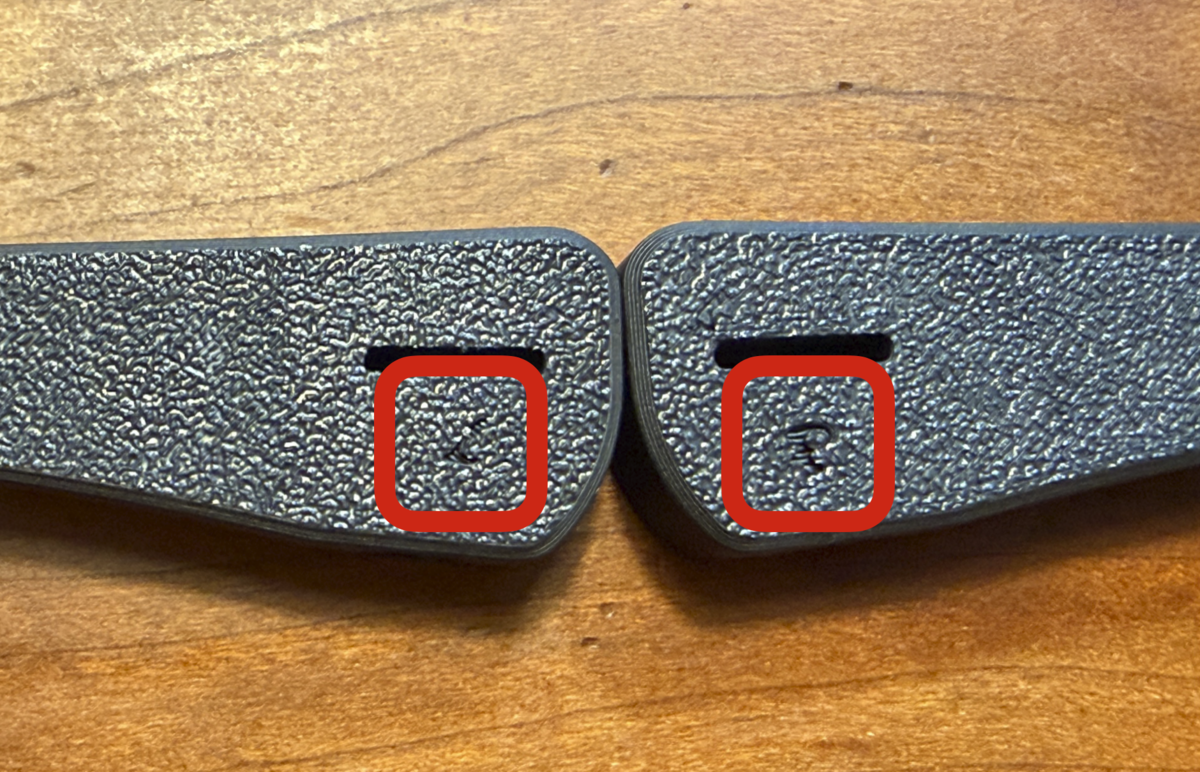

サイドバーには向きがありますので、最初に確認します。
薄いですが、内側に当たる部分にLとRが記載されています。
左右を確認したら、スイッチプレートの上下の突起部分にサイドバーのスリットを差し込みます。
もし緩い場合はセロハンテープなどを突起部分に貼り付けてから差し込んでみてください。
サイドバーにゴム足を貼り付ける
サイドバーの裏の凹みにゴム足を貼り付けます。
（オプション）3Dプリントケースを使用する場合
以下のビルドガイドを参照してください。
salicylic-acid3.hatenablog.com
完成！
お疲れ様でした！
達成感とともに、ゆっくりと自作キーボード温泉に浸かってください。
使用上の注意
- USBケーブルの抜き差し時にUSBコネクタを剥がさないように、力加減に十分注意して下さい。
動かない時に
以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。
ランキング参加中
面白かったり、期待していただけましたらポチッとお願いします！
おわりに
ビルドガイドはいかがでしたでしょうか。
分かりやすかったでしょうか。
なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なく私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
本記事はClickBoard Ortho Proto3 + テントベースで書きました。
