こんにちは。自キ温泉ガイドのサリチル酸です。
今回は私の設計した自作キーボードキット『InSixtyMX』のオプションパーツの組み立て手順書、ビルドガイドを書きたいと思います。
はじめに
本キットをお買い上げ頂いた方、お買い上げありがとうございます。
拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。
InSixtyMXオプションについて
本ガイドはInSixtyMXのオプションの組み立て手順です。
InSixtyMXの基本的な組立方法はInSixtyMXのビルドガイドを参照してください。
salicylic-acid3.hatenablog.com
InSixtyMXのビルドガイドにも記載しましたが、InSixtyMXはGoFortyMXのコンセプトを受け継いだ派生キーボードです。
このInSixtyMXも、皆さんの好みに合わせてアップグレードしていっていただければ嬉しいです。
私もボトムカバーやパームレストなど、新しいオプションパーツをどんどん追加して行きたいと思っています。
製品についてのお問い合わせは私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com

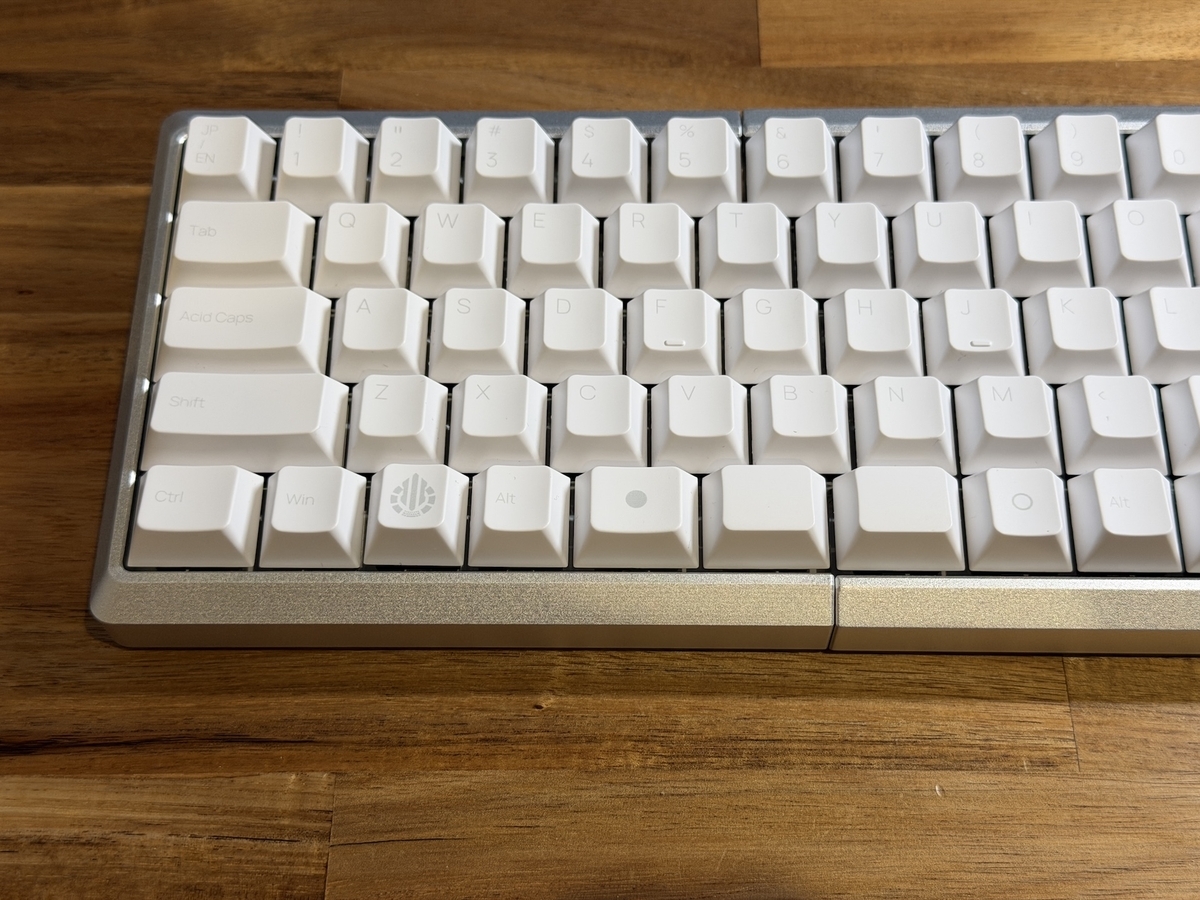

オプション１：アルミケース
InSixtyMXのアルミケースはGoFortyのFrameケースのデザインを元に設計しました。
InSixtyMXが備える数字行はCherryプロファイルのキーキャップと干渉しません。
salicylic-acid3.hatenablog.com
なのでGoFortyMXと違い、キーボード前後の余白を揃えることが出来ました。
アルミケース内容物一覧
| 品目 | 数量 |
| アルミケース | 2 |
| m2ネジ（13mm） | 6 |
| m2ネジ（18mm） | 6 |
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
アルミケース
本ガイド内では『アルミケース』と呼びます。
アルミを切削して製造したケースです。
ネジ
本ガイド内では『ネジ』と呼びます。
m2のネジの13mmと18mmのものが6本ずつ入っています。
アルミケース組み立て
本オプションの組み立てにハンダごては不要で、ドライバーさえあればOKです。
InSixtyMXのネジを外す
GoFortyMXのケースレス状態からネジを全て外します。
アルミケースにはめてスペーサーを落とし込む
六ケ所全てスペーサーを落とし込みます。
右側も同様に行います。
手前側をネジ止めする
ボトムプレートを被せ、13mmのネジを使用して手前側をネジ止めします。
奥側をネジ止めする
ケースレスト同様にチルトプレートを2枚被せて、18mmのネジを使用して手前側をネジ止めします。
完成！
オプション２：ボトムケース
フレームケースを使用すると重厚なイメージに変化できますが、裏側がアクリルプレートを積層した構造のままになります。
使用に支障はありませんが、アクリルプレートにはゴム足が剥がれやすいとか、角度をつけづらいという欠点も有ったりします。
というわけで、裏側を3Dプリント製のケースに置き換えるオプションを作りました。
ゴム足用の窪みを作っているので滅多なことが無い限り、剥がれません。
標準では角度を5°に設定していますが、ハッピーなキーボードは8°チルトが標準なので、8°チルトも作りました。
8°チルトを希望する場合、個別にメッセージをください。
アルミケースを使用しない、ケースレス状態でもボトムケースは使用できます。
注意！
ENとJPの間に互換性はありません。
ENに使用する場合はEN用を、JPに使用する場合はJP用を購入してください。
ボトムケース内容物一覧
| 品目 | 数量 |
| ボトムケース | 2 |
| m2ネジ（4mm） | 6 |
| m2ネジ（13mm） | 6 |
| ゴム足 | 8 |
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
ボトムケース
本ガイド内では『ボトムケース』と呼びます。
家庭用3Dプリンタにて製造したケースです。
ネジ
本ガイド内では『ネジ』と呼びます。
m2のネジの4mmと13mmのものが6本ずつ入っています。
4mmのネジはケースレスで使用する際に、13mmのネジはアルミケースで使用する際に使用します。
ゴム足
本ガイド内では『ゴム足』と呼びます。
もしゴム足の粘着力が低くなって剥がれた場合はAmazonで同じものを購入することができます。
同梱しているものは6mm×2mmのものです。
ボトムケース組み立て（ケースレス）
本オプションの組み立てにハンダごては不要で、ドライバーさえあればOKです。
ボトムプレートとチルトプレートを外す
※GoFortyMXの参考画像です。
ボトムプレートとチルトプレートを外します。
注意：ネジは捨てずに取っておいてください。
ボトムケースをネジ止めする
※GoFortyMXの参考画像です。
全てのネジを4mmのネジでネジ止めする。
※内3つはケースレスで外したネジを使用してください。
ボトムケース組み立て（アルミケースと組み合わせる場合）
本オプションの組み立てにハンダごては不要で、ドライバーさえあればOKです。
ボトムプレートとチルトプレートを外す
ボトムプレートとチルトプレートを外します。
注意：ネジは捨てずに取っておいてください。
ボトムケースをネジ止めする
全てのネジを13mmのネジでネジ止めする。
※内3つは外したネジを使用してください。
動かない時に
以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。
ランキング参加中
面白かったり、期待していただけましたらポチッとお願いします！
おわりに
ビルドガイドはいかがでしたでしょうか。
分かりやすかったでしょうか。
なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なく私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
本記事はClickBoard Ortho Proto3 + テントベースで書きました。
