自作キーボード温泉街の歩き方

自作キーボードの世界は温泉に例えられます。自作キーボードの温泉街の楽しい歩き方を紹介します。

天下一キーボードわいわい会、通称「天キーVol3」に参加するよ!

こんにちは。自キ温泉沼ガイドのサリチル酸です。

 f:id:Salicylic_acid3:20181119233252p:plain

2019年11月30日に天下一キーボードわいわい会vol.3、通称「天キー3」に出店者側として参加することになったのでその紹介記事です。

※2019/11/25 Corne Light プレートなしの価格を改定

※2019/11/26 SilverBullet44 LED保護プレートに補足を追加

※2019/11/27 Symmetric Zincの価格を追加、7sKB/Getta25電池部品セットを追加

※2019/11/28 峰v3、NavPadの価格を追加

天キーとは

ゆかり(@eucalyn_)さんが主催する国内のキーボードのイベントで、自作キーボードキットや自作キーキャップの販売、参加者のキーボードの展示、自作キーボード界のトップランナーたちのパネルディスカッションなど、キーボード盛りだくさんのイベントです。

天キーの様子はこちらの記事が詳しいです。

inside.dmm.com

参加について

今回は毎回大人気ブースとして人混みの中心になっている「沼人の会」に入会させていただいて、沼人の一員としてキットを頒布させていただきます。

ミニマルなおしゃれさで人気のZincや、海外人気キットの改良版NumAtreusの更に改良版であるUraNuma、アルミプレート標準採用でギラギラ光るSilverBullet44などに囲まれての出品なので埋もれてしまわないか不安ですが、今回も精一杯頑張りたいと思います。

沼人の会頒布物一覧

販売区分 商品名 作者 価格

新発売

会場限定

7sKB(MX版)

+キーキャップセット1

+にるぽケセット

@Salicylic_acid3 15,000

新発売

会場限定

7sKB(MX版)

+キーキャップセット2

@Salicylic_acid3 12,500

新発売

7sKB(MX版)

@Salicylic_acid3 9,000

新発売

7sKB(Choc版)

@Salicylic_acid3 9,500

新発売

7sKB用

ブリッジプレート

@Salicylic_acid3 2,000

新発売

Getta25

@Salicylic_acid3 5,000

新発売

7sKB/Getta25電池部品セット

@Salicylic_acid3 100
会場限定

Naked64SF

(フルセット+カバー名入れ)

@Salicylic_acid3 16,000


SilverBullet44

@swan_match 9,000
新発売

SilverBullet44

クリアアクリル保護プレート

@swan_match 1,000
新発売

SilverBullet44

ミラーアクリル保護プレート

@swan_match 2,000

新発売

SilverBullet44

LED保護プレート

@swan_match

新発売

SilverBullet44

3Dトップマウントケース

@swan_match 4,000


Meishi666

@swan_match 2,000


無限の可能性シリーズ各種

ネクサス・アルタナ各色

@swan_match 500

新発売

ProMicroのおうちv2

@swan_match 200

新発売

Zinc LP

@monksoffunkJP 8,000

新発売

Symmetric Zinc

@monksoffunkJP

4,000

新発売

NumATTACK16(ProMicro版)

@monksoffunkJP

3,500

新発売

NumATTACK16(SMD版)

@monksoffunkJP

4,000

新発売

UraNuma

@yohewi 8,000

新発売

UraNuma(kailhロープロ用)

@yohewi 8,000

会場限定

NumAtreus 3D Print版

@yohewi 6,000


HHKBの脚

@yohewi 3,000


Treadstone32のケース

@yohewi 4,000

新発売

NavPad

@hitomi_key 9,000

新発売

峰v3

@hitomi_key 10,000

新発売

Corne Light

@foostan

7,000

新発売

Corne Light

プレートなし

@foostan

2,500

会場限定

TRRSケーブルキット

@nillpo 1,500

会場限定

TRRSケーブル完成品

@nillpo 3,000

新発売

会場限定

沼人の会ステッカー

@nillpo 500

※価格はイベント特価です。イベント終了後に価格が変更される可能性があります。

f:id:Salicylic_acid3:20191123000501p:plain

7sKB

新発売

設計者:サリチル酸(@Salicylic_acid3

価格:9,000円(MX版)、10,000円(choc版)

f:id:Salicylic_acid3:20191121222933j:plain

上がMX版、下がChoc版

7sKBは私の7作目にして7つの特徴を備えている63キーの分割キーボードです。

プログラマーの方に愛用者の多い配列を採用しているので、移行コストを最小にしつつ分割キーボードの利点である自然なタイピング姿勢を享受することができます。

  1. CherryMX互換キースイッチ、KailhChocスイッチに対応することでコスト削減(トッププレートは専用設計)
  2. 全高を極限まで下げ、パームレストなしでも自然な打鍵
  3. キーキャップセットを探しやすい親指キーレイアウト
  4. BLE Micro Proを用いたBluetooth接続に標準対応。BMPを2つ使用した完全無線に加え、LPME-IOを用いることで左右間の通信のみTRRSケーブルを利用する半無線化も可能です。
  5. レイヤーをLEDの発光で表現するレイヤーインジケータを装備(ProMicro使用時)
  6. choc版にアッパーミドルプレート、アンダーミドルプレートを採用し、打鍵感悪化の原因となる隙間を徹底的に排除、MX版はスペーサー位置とプレート厚による最適化
  7. 尊師スタイルを完全サポートするオプションを用意

BMP及びProMicroはキットに含まれていません。

f:id:Salicylic_acid3:20191121224119p:plain

MX版で28mm~32mm、Choc版で15mm~19mm※テーブルからキーキャップの上面まで

7sKB(MX版)キーキャップセット(+にるぽケ)

新発売 会場限定

設計者:サリチル酸(@Salicylic_acid3)+にるぽさん(@nillpo)

価格:15,000円(セット1+にるぽケ)、10,000円(セット2)

f:id:Salicylic_acid3:20191121225223p:plain

セット1+にるぽケ

f:id:Salicylic_acid3:20191121225400p:plain

セット2(写真は試作版で後日差し替えます)

7sKBのMX版は手に入りづらいキー(1.5uのキー)が5つ必要であるため、キーキャップとのセットも少数ですが用意致します。

紺色がベースで少し遊び心のあるセット1と、黒のベースに白の印字で質実剛健なセット2です。

これらはtai-haoという台湾のメーカーから仕入れました。

このセットを用いればキーキャップを治まりよく埋めることが出来ます。

セット1には自作ケーブルの完成品やキットを頒布しているにるぽさんにセット1に似合うケーブルを作成してもらいました。

このケーブルを用いることでLPME-IOを用いた半無線化も行えます。

BMP及びProMicroはキットに含まれていません。

7sKBブリッジプレート

新発売

設計者:サリチル酸(@Salicylic_acid3

価格:2,000円

f:id:Salicylic_acid3:20191122000017p:plain

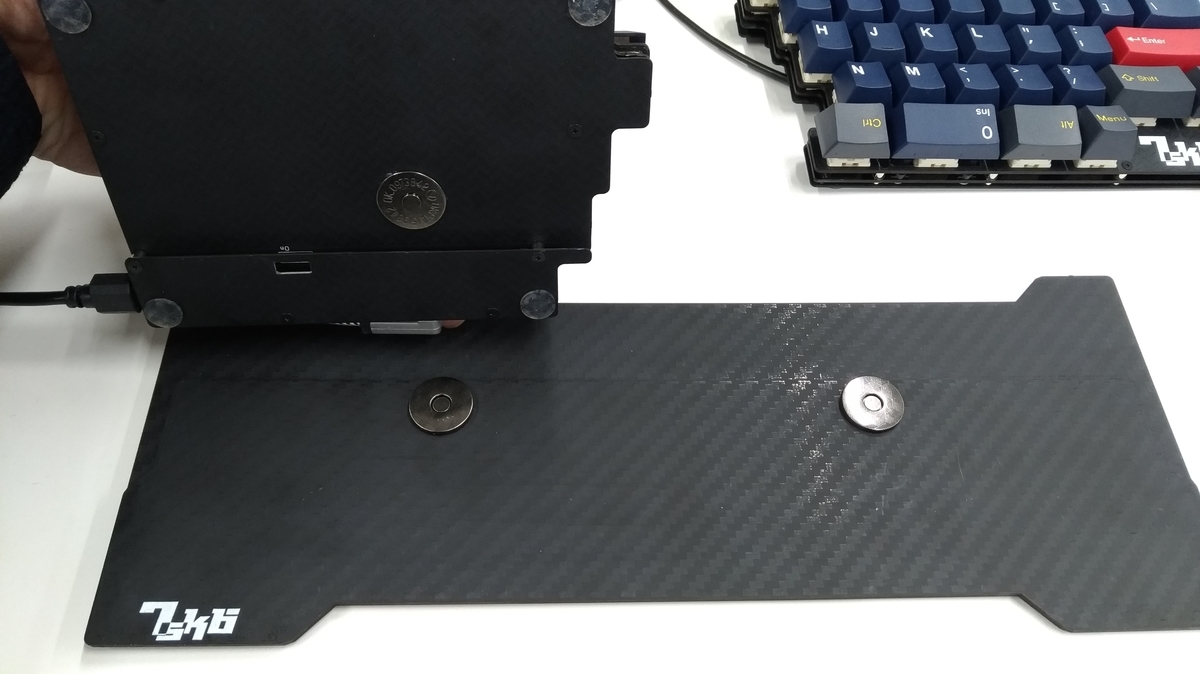

f:id:Salicylic_acid3:20191122000102j:plain

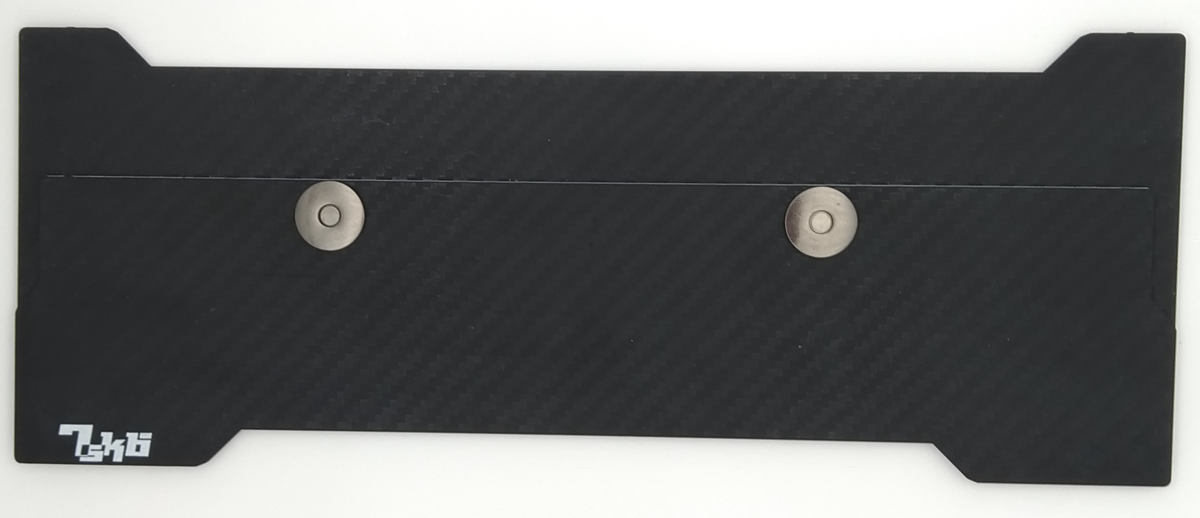

7sKBのオプションパーツで、クラムシェル型ノートPCのキーボード上に7sKBを乗せるためのプレートです。

このプレートを使用することでノートPCのキーボードを無効化しなくてもそのまま使えるようになります。

マグネットホックを搭載し、プレート上でずれないようにすることができます。

しかしながら、FR-4という材質の剛性により、少したわみが出てしまいます。

誤入力されるようなたわみ方はしないと思いますが、ver1のお試し価格とします。

※次はカーボン板から切り出す方式も検討していますが、どうなるか。。

Getta25

新発売

設計者:サリチル酸(@Salicylic_acid3

価格:5,000円

f:id:Salicylic_acid3:20191127005608p:plain

Getta25は25キーのテンキーパッドです。

エクセルなどを用いた事務作業ではテンキーを多用しますが、テンキーだけで作業が完結せず、キーボードやマウスなどと手が行ったり来たりすることも多いと思います。

そのときにテンキー部に8キーを追加しショートカットキーなどを登録することで、事務作業をスマートに進めることができます。

以下の特徴があります。

  • テンキー部分への入力時に周辺キーの誤入力を防ぐキー配置。
  • 余白部にLED光を透過する処理を施すことでLEDオフ時にはおとなしく、LEDオン時にはオシャレ感を演出。
  • OLEDにレイヤーステータスやNumLockのオンオフ状態を表示可能。
  • +8キー部にはLEDを配置し、Artisanキーキャップをライトアップすることが可能。
  • Naked64SFとのTRSケーブルでの接続が可能。
  • 電池基板を搭載し、Bluetoothでの無線接続が可能。

このキー数でソケット対応しているテンキーキットは珍しいと思うので、気になる人は是非お願いします。

光り方も唯一無二な感じで光りますので、一回見ていただけましたら幸いです。

BMP及びProMicroはキットに含まれていません。

7sKB/Getta25電池部品セット

新発売

設計者:サリチル酸(@Salicylic_acid3

価格:100円

f:id:Salicylic_acid3:20191127233915p:plain

7sKBとGetta25を無線対応するためのパーツです。

7sKBはLPME-IOを用いた半無線化の場合は1個、完全無線化の場合は2個必要です。

Naked64SF(フルオプションセット+カバー名入れ)

会場限定

設計者:サリチル酸(@Salicylic_acid3

価格:16,000円

f:id:Salicylic_acid3:20191122001248p:plain

Naked64SF本体とオプションパーツ(グレードアップセット、アウターカバーセット、単4電池ケースセット)のフルセットに加えて、アウターカバーとパームレストにご希望の柄の選択と名入れを行います。

選択できる柄は上の写真の2つの柄に加えてChristmasバージョンも選べます。

カバーの色はレザー黒、レザー青、レザー白、スエード赤が選べます。

BMP及びProMicroはキットに含まれていません。

f:id:Salicylic_acid3:20191122002048j:plain

SilverBullet44

設計者:魔王(@swan_match)

価格:9,000円(ベースキット)

f:id:Salicylic_acid3:20191121232502j:plain

光キーボードの設計にこだわる魔王(@swan_match)の最新作SilverBullet44です。

SilverBullet44の特徴は光り方に加えてトッププレートにアルミ基板を採用することで、
剛性の高さによる安定感と金属特有の軽快な打鍵音を体感できます。

別売りの後述のアクリル保護プレートを好みに合わせて選択することで個性に合わせたキーボードを組み立てることができます。

※ProMicro及びKailhソケットはキットに含まれていません。

SilverBullet44 プレート各種

設計者:魔王(@swan_match)

価格:1,000円(クリアアクリル保護プレート) 2,000円(ミラーアクリル保護プレート) 1,000円(LED保護プレート)

f:id:Salicylic_acid3:20191121232659j:plain
f:id:Salicylic_acid3:20191121232702j:plain
f:id:Salicylic_acid3:20191121232708j:plain
左からクリアアクリル保護プレート、ミラーアクリル保護プレート、LED保護プレート

様々な模様が彫刻されたProMicro等の保護プレート。

クリアアクリル保護プレートはクリアアクリルにクリスマス/ハニカム/ドット/鳥/SilverBullet44ロゴが彫刻されたプレートです。

※2セット買ってくれたら1セットおまけ。

ミラーアクリル保護プレートはハーフミラーアクリルに、クリスマス/ハニカム/ドット/鳥/SilverBullet44ロゴ/市松が彫刻されたプレートです。

ミラーアクリル保護プレートは後述のPCB保護プレートと重ねると、電源OFF時にはミラーで、通電時のみ模様が浮かび上がるという面白い光り方をします。

LED保護プレートは保護フレート上にLEDを追加する独自機構です。

※作者いわく「ギルティボード(罪深き基板)」

※2019/11/26追記

PCB製造業者のミスにより、厚みが設計のものより厚いものしか用意できない見込みです。

それでも天キー限定で代替品をベースキットに付属する用意もあるそうなので、気になる方は引き続きチェックしてみてください。

SilverBullet44 3Dケース

設計者:魔王(@swan_match)

価格:各色4,000円(3Dトップマウントケース)

f:id:Salicylic_acid3:20191121233514j:plain
f:id:Salicylic_acid3:20191121233546j:plain

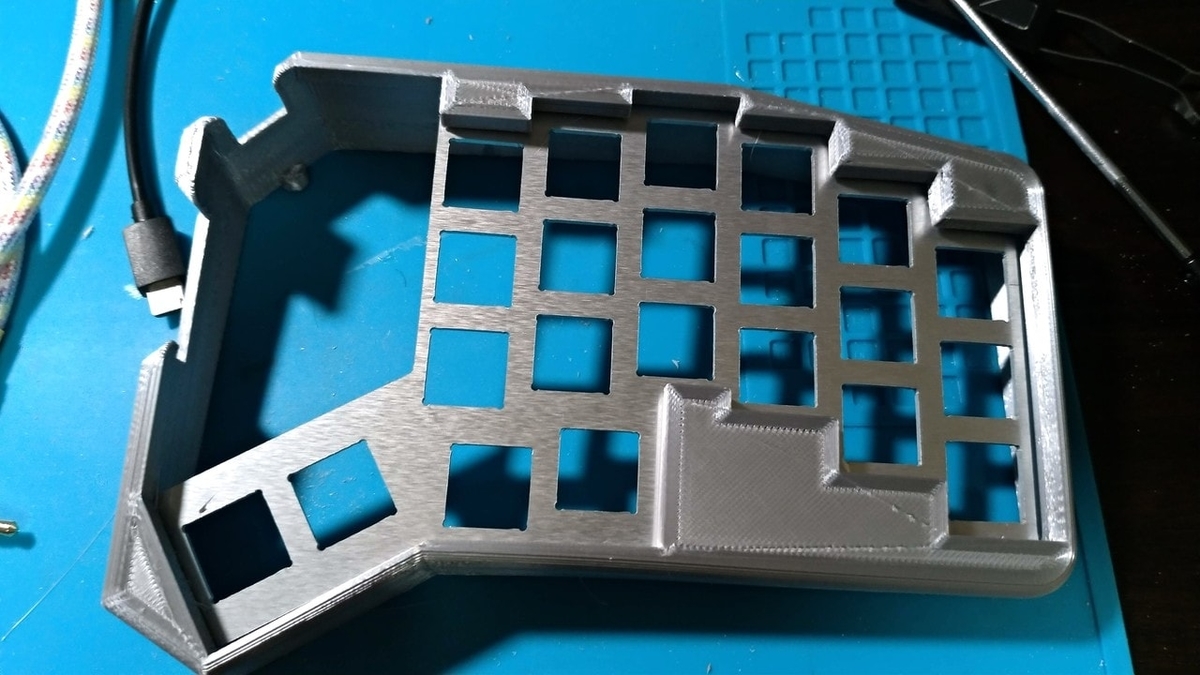

トップマウントケースと専用ボトムプレート

3Dトップマウントケースはその名の通りトップマウントという方式が採用され、打鍵感と静音性の追求がなされています。

トップマウントを採用することによりSilverBulletの最大の特徴であるアルミトッププレートの特徴を最大限に引き出します。

また、奥行き方向に7度、中心方向に3.5度傾けることで疲労軽減効果も狙っています。

なにより3Dケースは金属光沢フィラメントにより、銀の弾丸感が格段に増えているのもこだわりポイントです。

ケースの色はメタリックシルバーとカーボンファイバーブラックを用意します。

どちらも在庫は希少なのでご留意ください。

トップケースには専用のラメ入りピカピカボトムプレートが付属します。

余計に穴を開けてしまったのと、耐腐食性に若干不安があるのでおまけだと思ってください。 (鉛フリーの表面処理はしています)

Meishi666

設計者:魔王(@swan_match)

価格:2,000円

f:id:Salicylic_acid3:20191121234457j:plain

7キーのみのシンプルなキーボード。

光り、OLEDにロゴが表示され、音も鳴る楽しいキーボードです。
今回からボトムプレートが付属します。

※ProMicro、スピーカー、OLEDはキットに含まれていません。

無限の可能性 ネクサス/アルタナ

設計者:魔王(@swan_match)

価格:各色500円

f:id:Salicylic_acid3:20191121234701j:plain

もはや定番となった1キーPCBです。

自分なりのキーボードの試作などに是非。

3枚買ってくれたらもう1枚もしくはおうち2枚おまけします。

学割もあるので自己申告してください。

おうちv2

新発売

設計者:魔王(@swan_match)

価格:200円

f:id:Salicylic_acid3:20191121234912j:plain

バリ取りが不要になった改良版です

ベースカラーを青から黒に変更し、旧verより作者の主張は控えめになりましたが、代わりにちょっと煽ってきます。

Zinc LP

新発売

設計者:monksoffunk(@monksoffunkJP)

価格:8,000円

f:id:Salicylic_acid3:20191122230911p:plain
f:id:Salicylic_acid3:20191122230930p:plain

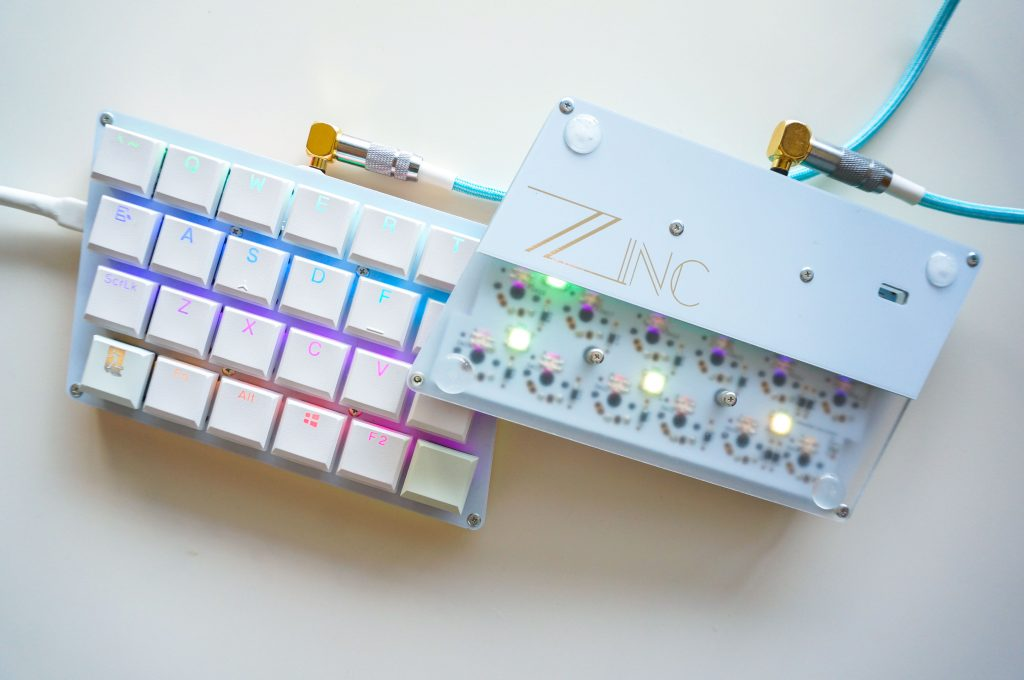

ミニマルな格好良さと豊富なオプション、バリエーションで人気のZincがkailh製ロープロファイルスイッチに完全対応!

スイッチを付ける向きを180°回転し、LEDがキーキャップの文字の真下になるように改良しています。(ロープロファイルスイッチの推奨の向き。MXはLEDは手前側になるのが推奨)

monksoffunkさんのブログにも記事があるので、気になる方はそちらも参照するといいと思います。

ミニマルな清潔さがあって、非常にオシャレですね。

www.sho-k.co.uk

Symmetric Zinc

新発売

設計者:monksoffunk(@monksoffunkJP)

価格:4,000円

f:id:Salicylic_acid3:20191122232637p:plain
f:id:Salicylic_acid3:20191122232655p:plain

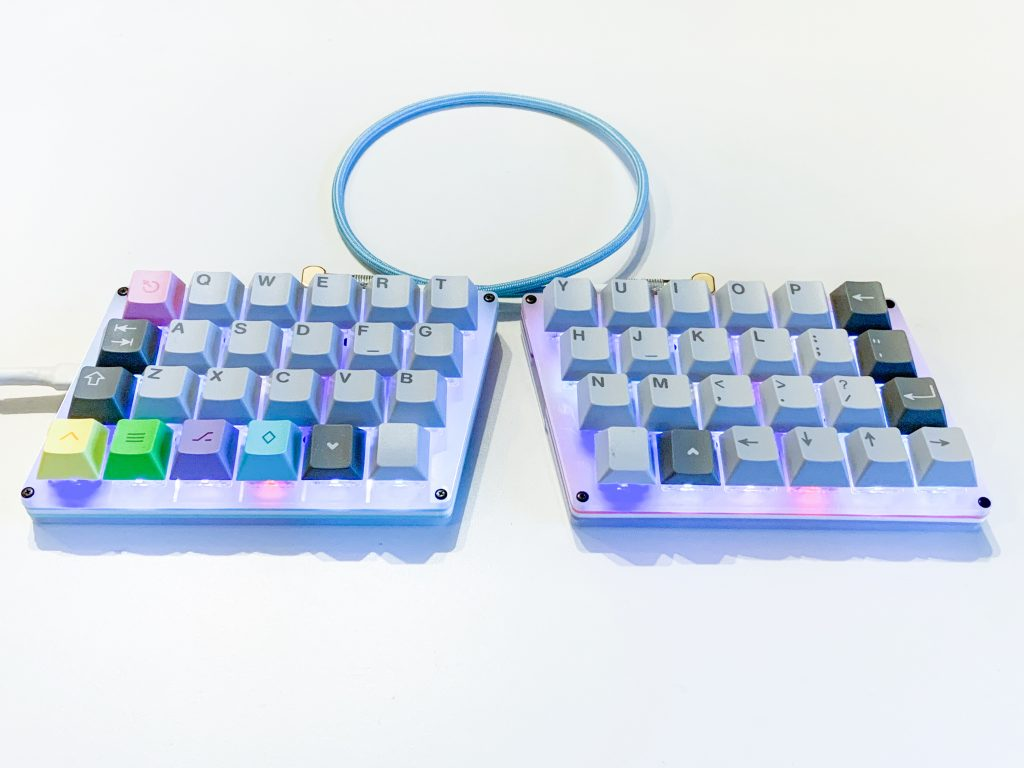

使用例(本キットは左手分のみ)

ロウスタッガード以外に興味はあるけど、使いこなせるか不安な人に朗報!

ロウスタッガードのZincの左手部と入れ替えることで、左右対称のシンメトリカルスタッガードを試せるオプションパーツが新発売されます。

Zincから別の配列を試したい方にベストマッチです。

もちろん、シンメトリカルが好きな方にもオススメです。

うん、かっこいい(シンメトリカル好き)

www.sho-k.co.uk

NumAttack16

新発売

設計者:monksoffunk(@monksoffunkJP)

価格:3,500円(SMD(表面実装)版 4,000円(Pro Micro版)

f:id:Salicylic_acid3:20191122231415p:plain
f:id:Salicylic_acid3:20191122231140p:plain

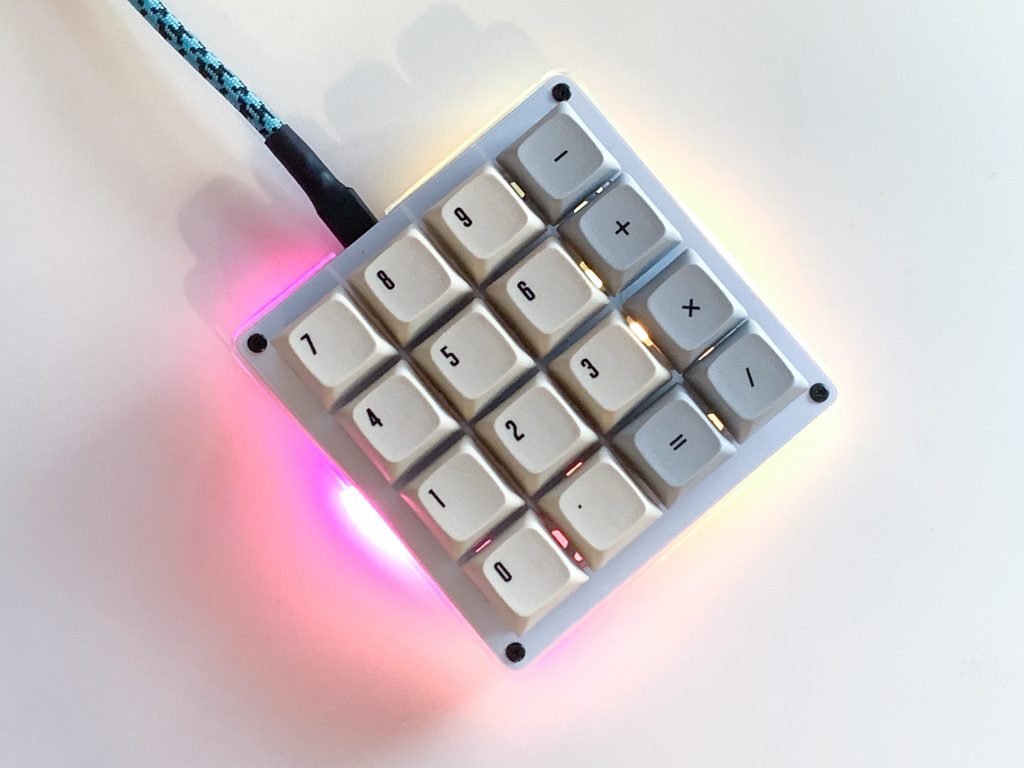

左がSMD版、右がProMicro版

人気テンキーパッドである5キー×5キーのAttack25から縦横1キーを減らした4キー×4キーの16キーな小型版テンキーパッドであり、新たな要素を加えたmonkさんの新作です。

表面実装版とPro Micro版の二種類用意されています。

アクリル中間層だけ飛び出て、その部分が光の縁取りっぽく光るという、新たな光り方を提案する作品です。

なお、テンキーの上部分の×、÷のキーはレイヤーにて実装されているので少しの慣れは必要ですが、最小限のキー数のテンキーをコンパクトに持ち歩く方にベストマッチかと思います。

※ProMicro版キットにProMicroは含まれていません。

f:id:Salicylic_acid3:20191122231607p:plain
f:id:Salicylic_acid3:20191122231201p:plain

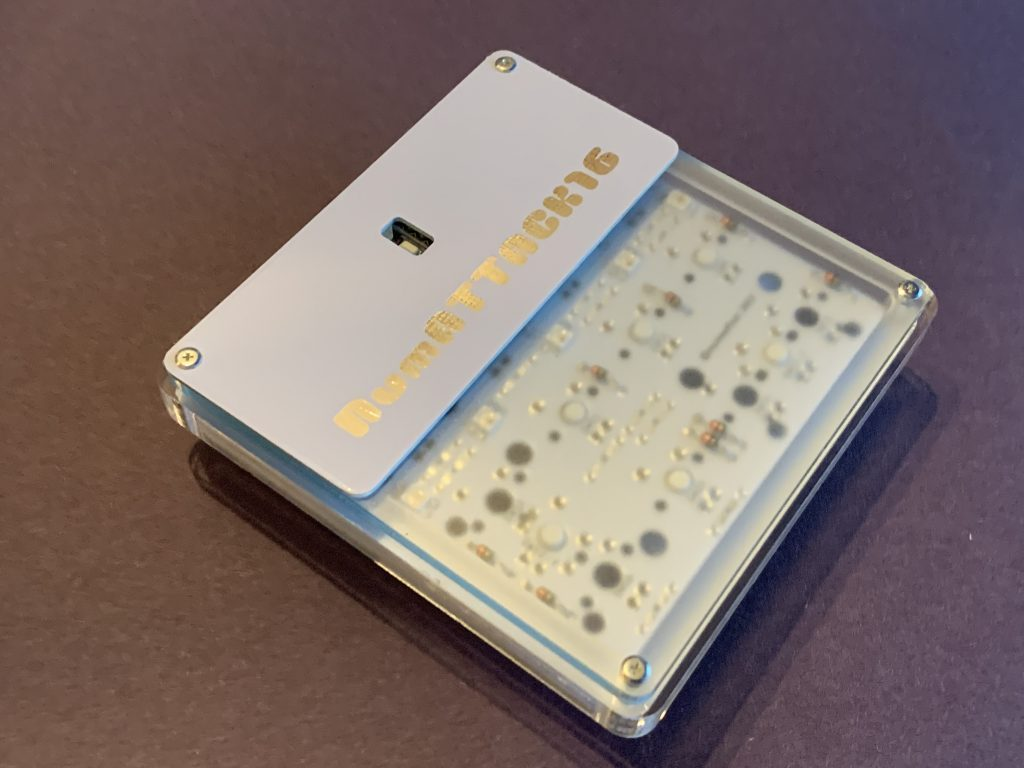

SMD版は底面に下駄(白いプレート)はなくフラットだが、ProMicro版は傾斜がつく。

NumATTACK16 SMD版ビルドガイド | 25KEYS

NumATTACK16 ProMicro版ビルドガイド | 25KEYS

UraNuma

新発売

設計者:yohe(@yohewi)

価格:8,000円(MX版/Choc版)

f:id:Salicylic_acid3:20191122003052p:plain

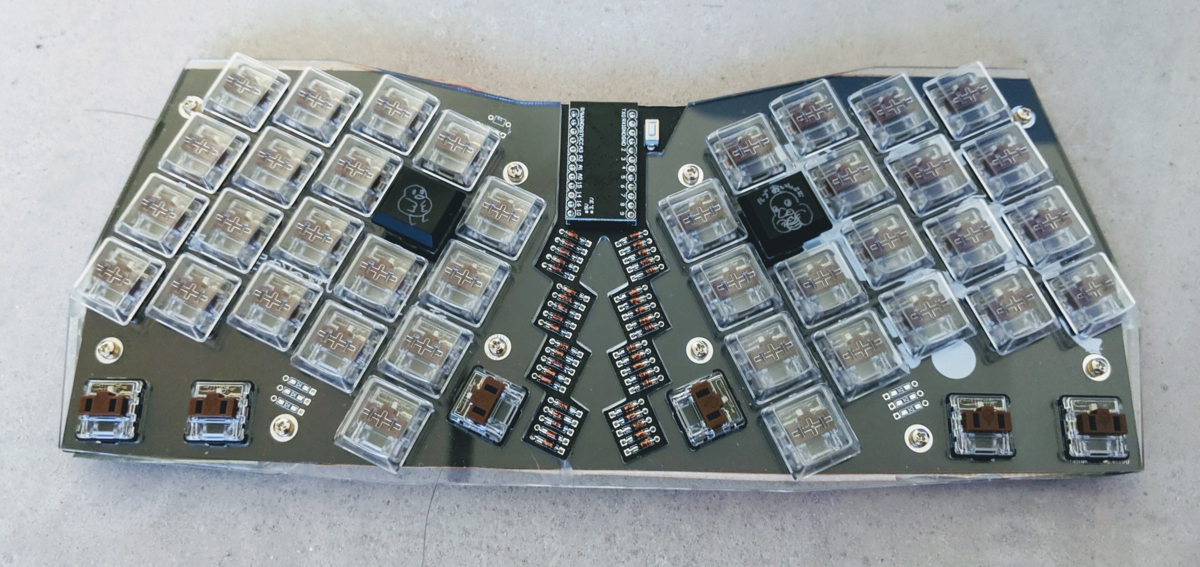

f:id:Salicylic_acid3:20191122003151p:plain

沼人の会のボス、yoheさんの新作です。

人気一体型キットNumAtreusの角度を突き詰め、膝の上や狭い場所での打鍵姿勢を改善したバージョンです。

NumAtreusと同じくMXスイッチとchocスイッチに対応していますが、購入時にどちらかを選択する必要があります。

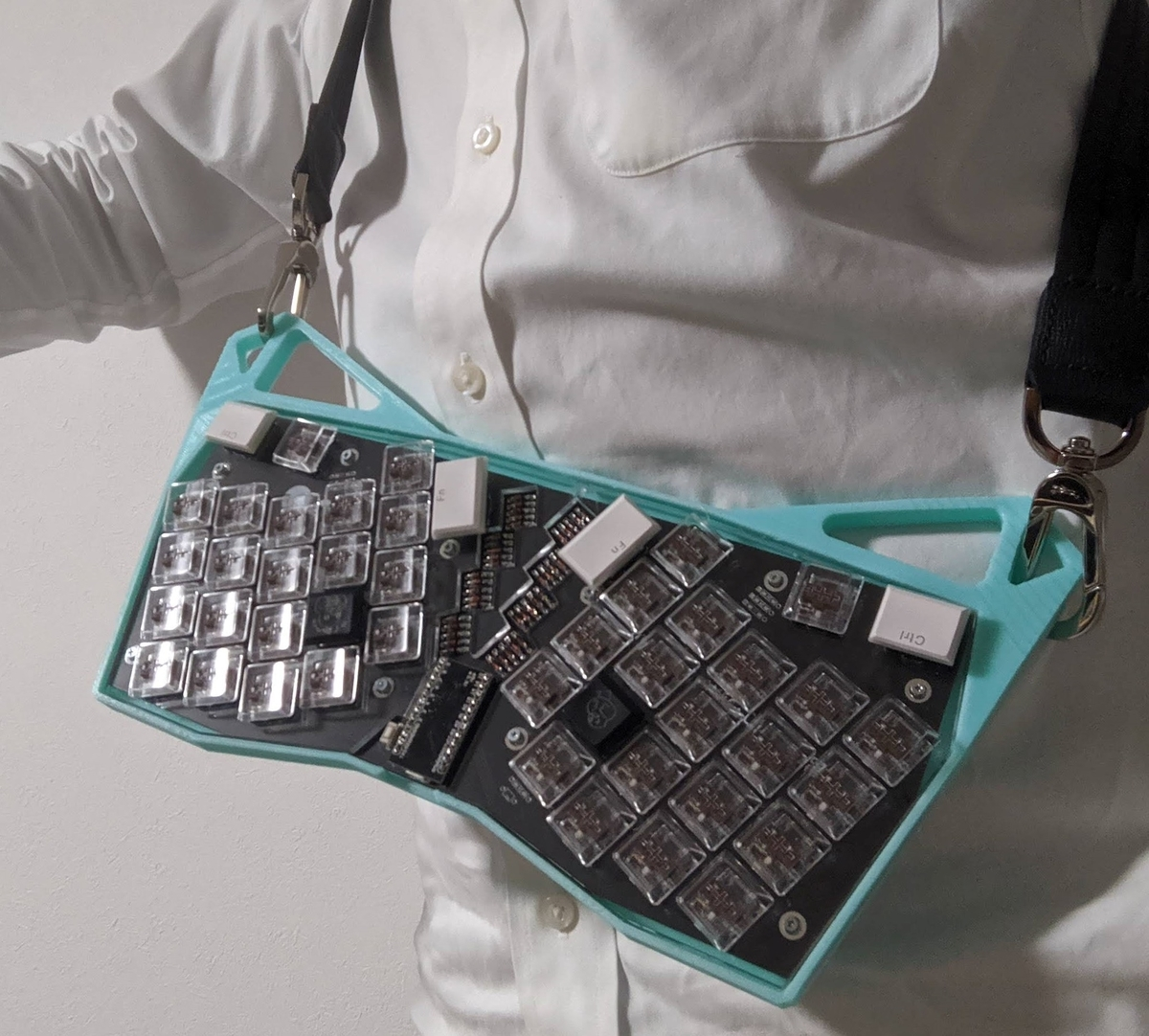

角度を強くして空いたスペースに、手のひらで押せるようにキーが2つ追加されています。

その裏には何か特別な絵柄が隠されており、購入者しか見れないと言うことですが、凄い気になる…。

f:id:Salicylic_acid3:20191122003457p:plain
f:id:Salicylic_acid3:20191122003636p:plain

UraNumaビルドガイド 【No.1 事前準備】 - mob-gadget’s diary

UraNumaビルドガイド【No.2組立編】 - mob-gadget’s diary

UraNumaビルドガイド【No.3組立編】 - mob-gadget’s diary

NumAtreus 3D Print版

会場限定

設計者:yohe(@yohewi)

価格:6,000円

f:id:Salicylic_acid3:20191122021702p:plain

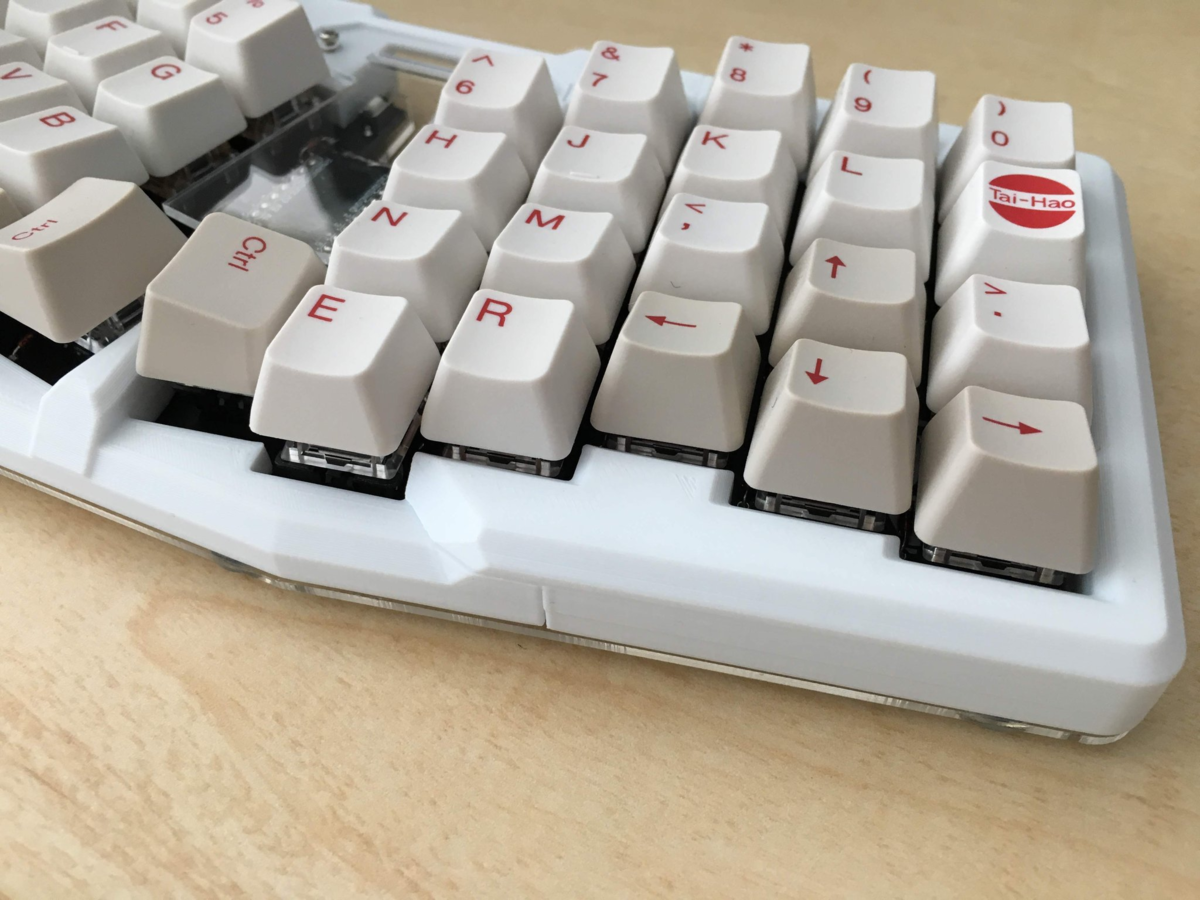

f:id:Salicylic_acid3:20191122021712p:plain
f:id:Salicylic_acid3:20191122021724p:plain
f:id:Salicylic_acid3:20191122021741p:plain

遊舎工房で販売されているアクリルプレート版と違い、3Dプリント製の一体型ケースが付属しています。

かなりお値段お得なんですけど、ボス大丈夫ですか?

※色は未定です。気になる人はTwitterで最新状況を確認確認!

HHKBの脚

設計者:yohe(@yohewi)

価格:3,000円

f:id:Salicylic_acid3:20191122004048p:plain

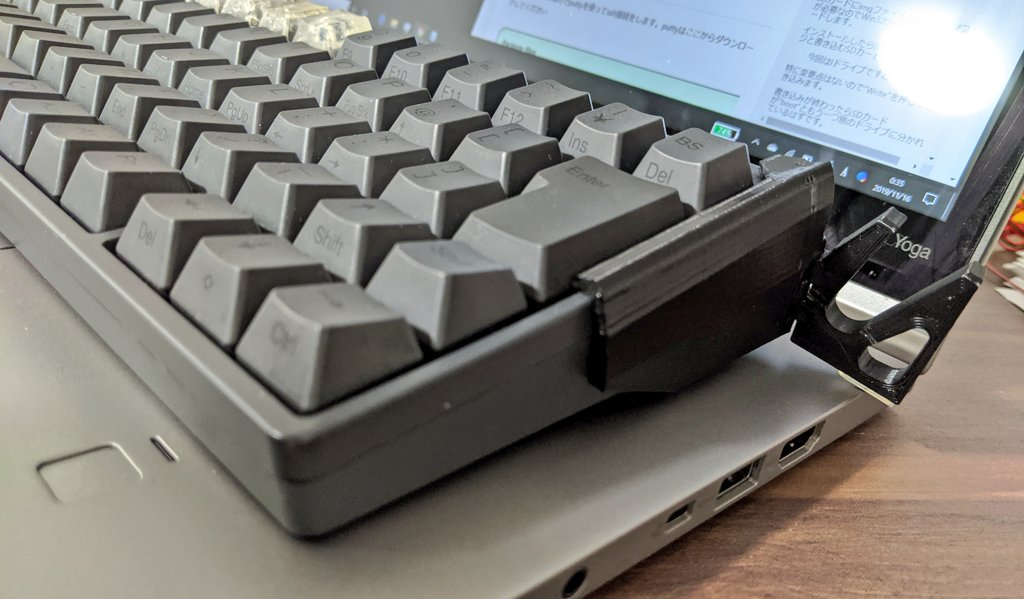

f:id:Salicylic_acid3:20191122004107p:plain

市販のHHKBに取り付けることでクラムシェル型ノートPCのキーボードを無効化しなくてもそのまま使えるようになります。

Treadstone32のケース

設計者:yohe(@yohewi)

価格:3,000円

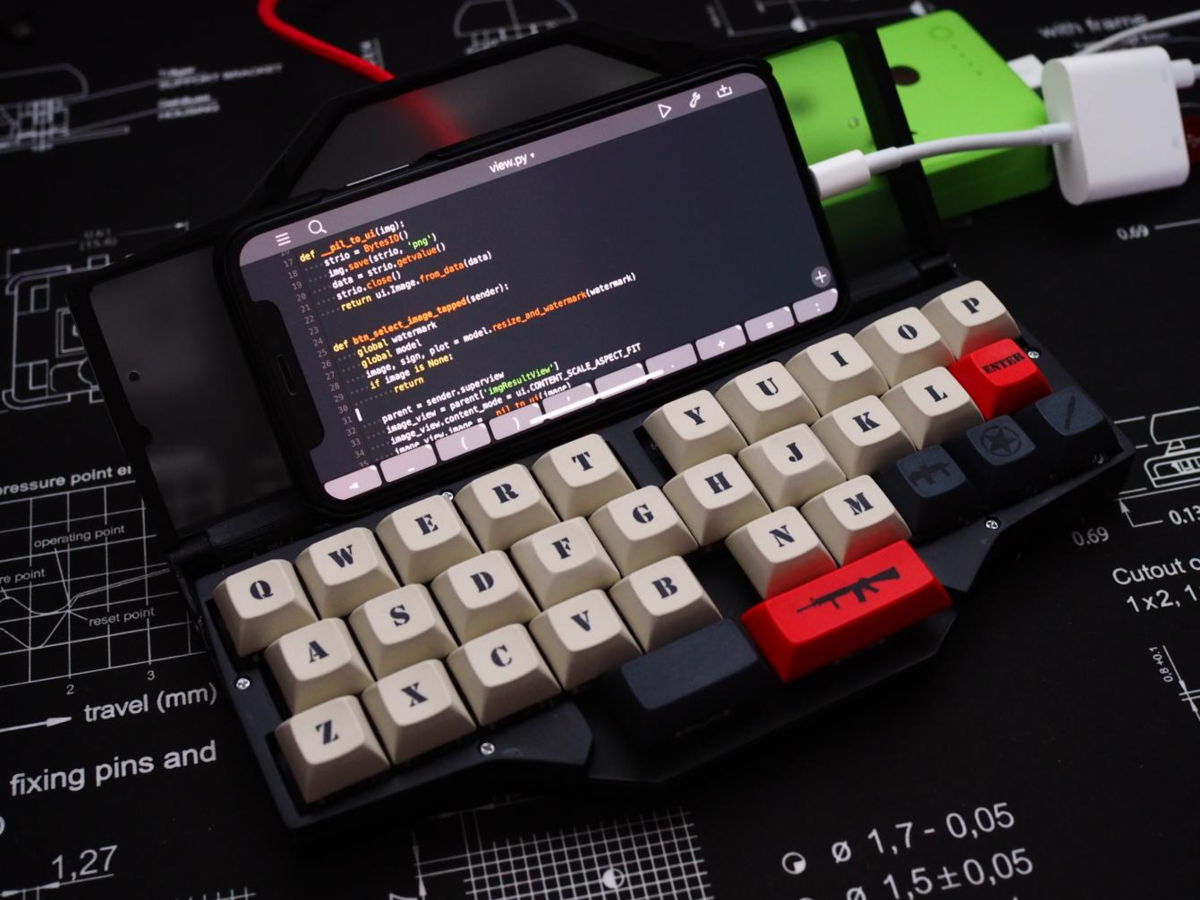

f:id:Salicylic_acid3:20191122004756p:plain
f:id:Salicylic_acid3:20191122004025p:plain

前回の天キーで発売したキーボードTreadstone32に取り付ける3D プリント製のケースです。

純正のボトムプレートを蓋として利用することで鞄の中でキーボードを守ることができます。

※Treadstone32は含まれていません。

新発売

設計者:喫茶blanc(@keyaki_namiki)

価格:9,000円

画像

前回の天キーで私と一緒のブースで参戦したkeyaki_namikiさんの新作です。

これを求めていた人は実は多いんじゃないでしょうか。

100%キーボードの右側を切り取ったようなカーソルキーとテンキーのマクロパッドです。

さらにローターリーエンコーダ(回転できるツマミ)を二つ装備し、スクロールやボリュームコントロールにも対応できちゃいます。

チップ部品の表面実装のみとなっているため組立難易度はやや高いので注意が必要です。

峰v3

新発売

設計者:喫茶blanc(@keyaki_namiki)

価格:10,000円

f:id:Salicylic_acid3:20191122012511p:plain

コレもkeyaki_namikiさんの新作です。

通常のHHKBっぽい配列とanswer40のシンメトリカル配列のコンパチ仕様となっています。

こちらもチップ部品の表面実装のみとなっているため組立難易度はやや高いので注意が必要です。

Corne Light

新発売

設計者:Corpan(@foostan)

価格:7,000円 2,500円(プレートなし)

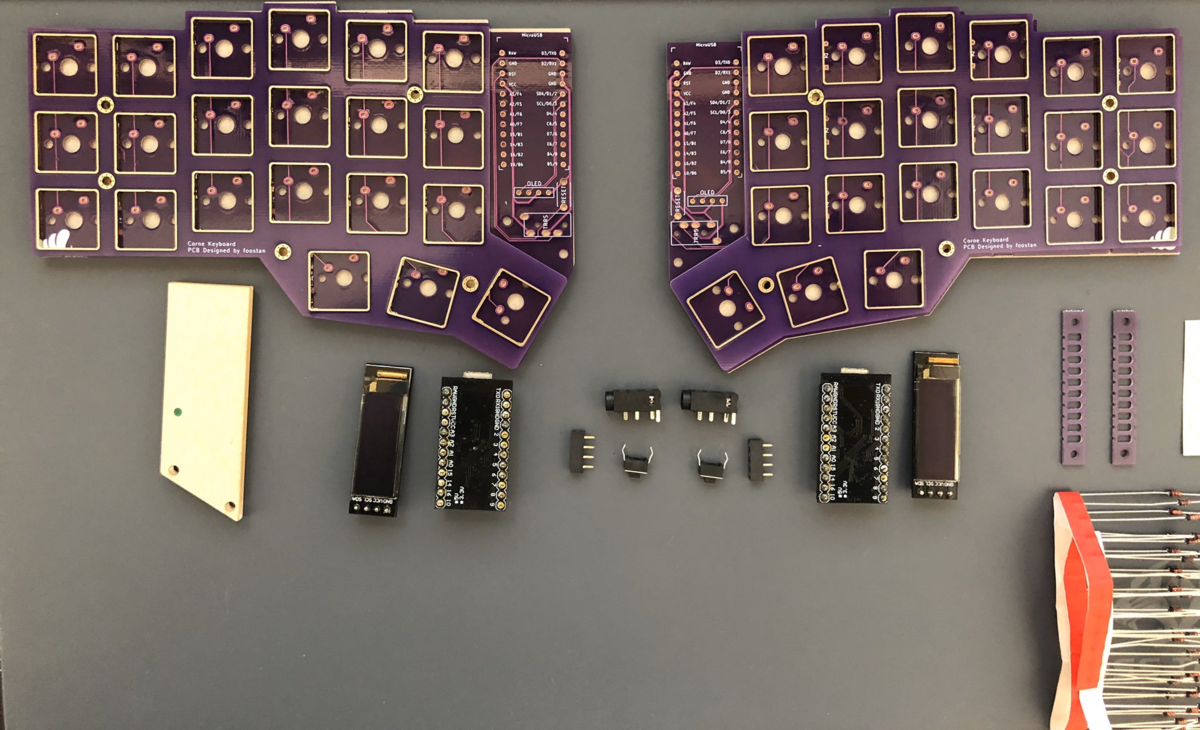

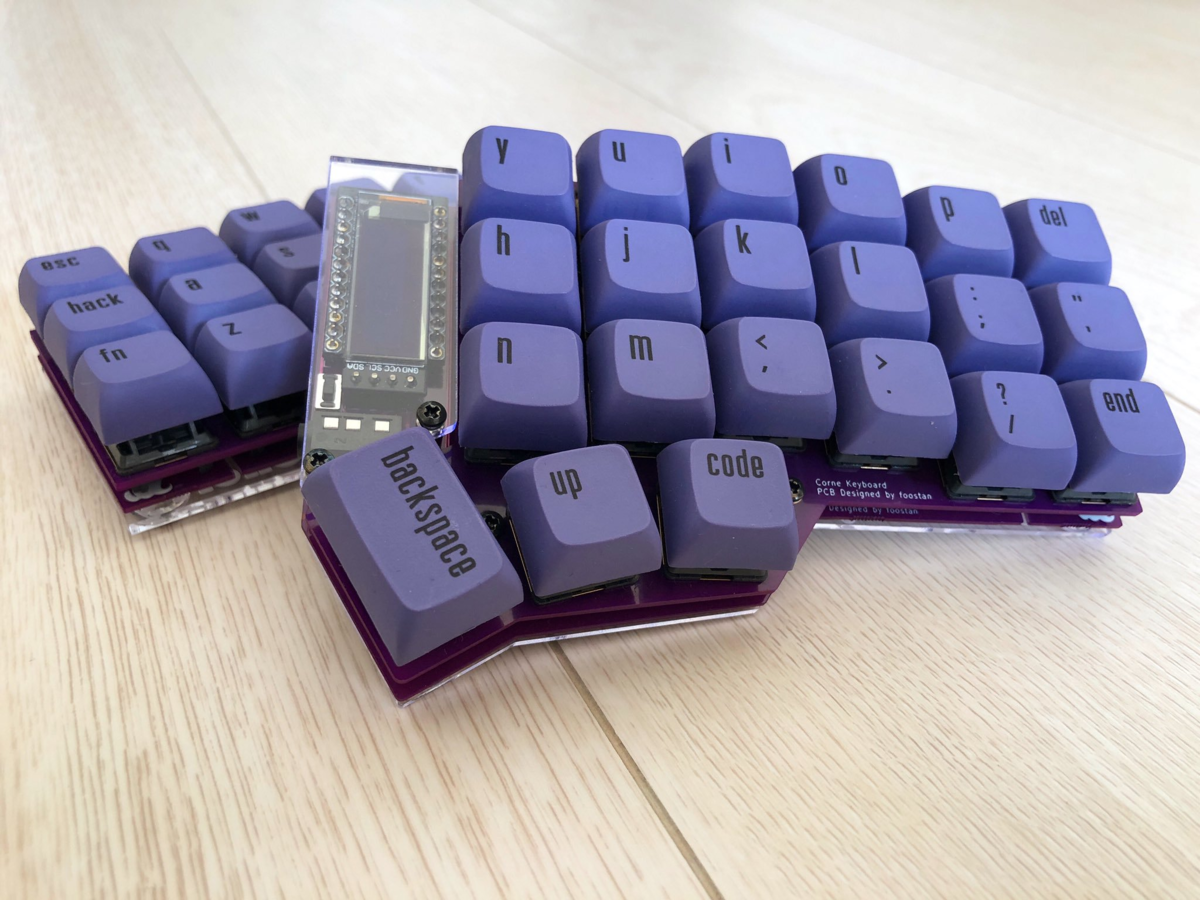

f:id:Salicylic_acid3:20191122012759p:plain
f:id:Salicylic_acid3:20191122012906p:plain

私の初めての自作キーボードであり、人気キーボードキットCorneのLight版です。

LEDなどの実装難易度が高いものを大胆に廃してスルーホールダイオードのみとし、更に裏表の間違いを防止するため左右別基板にした、誰でも簡単に組み立てられるように配慮されたバージョンです。

Corneの状態を表示でき、大きな外観のアクセントでもあるOLEDは実装できます。

ただし今回はフットプリントのミスがあるため、スイッチのPCBマウント用の足を切り落として使用することが必要なので、アウトレット価格となっています。

元々スイッチはハンダ付けをする必要があるのでそのくらい些細な問題だと思います。

プレート無し版も用意されており、フリマなどでプレートを格安で手に入れた人は激安で作れてしまいます。

※ProMicroはキットに含まれていません。

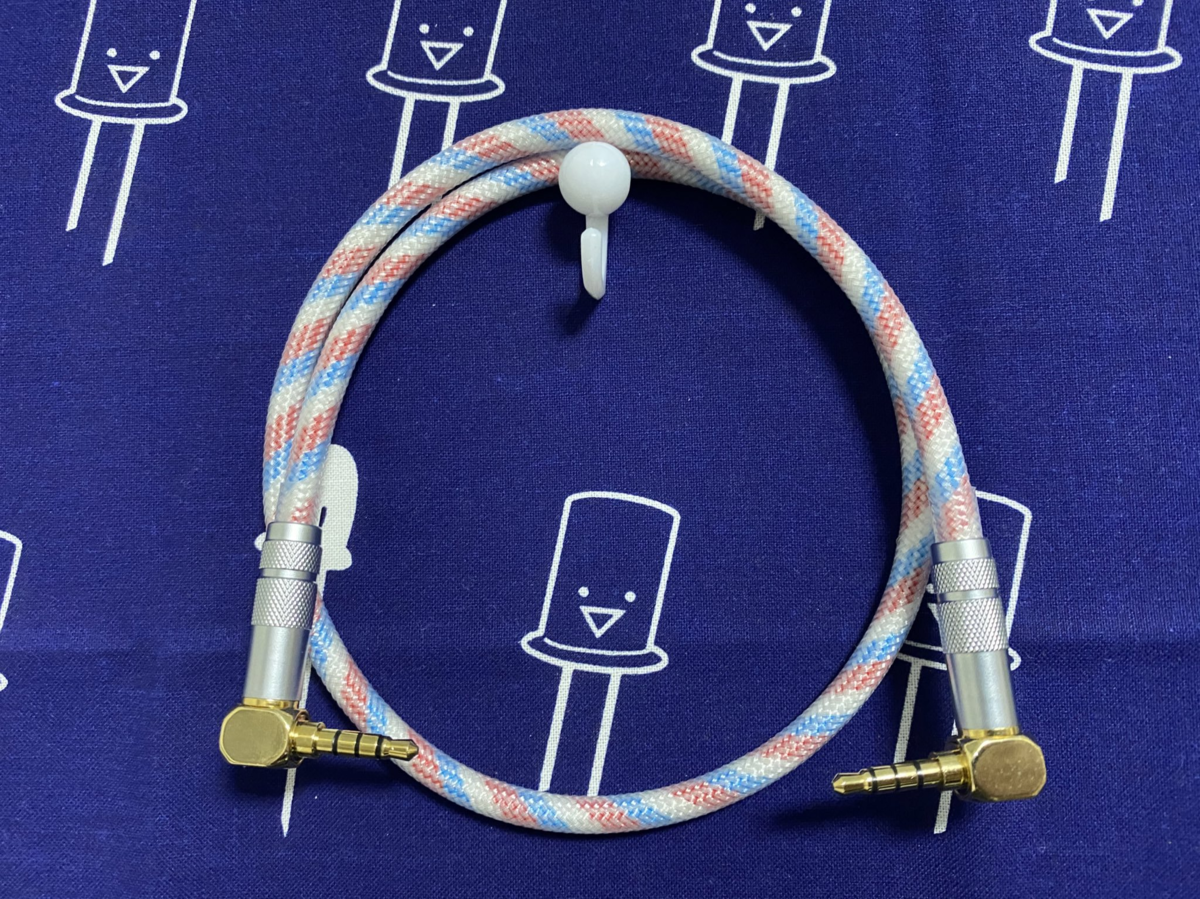

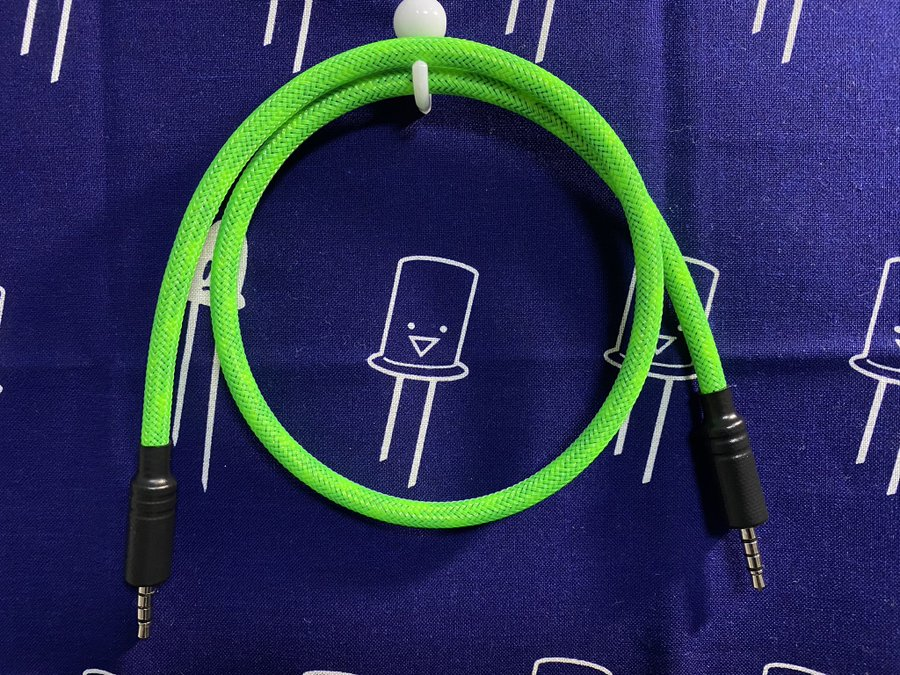

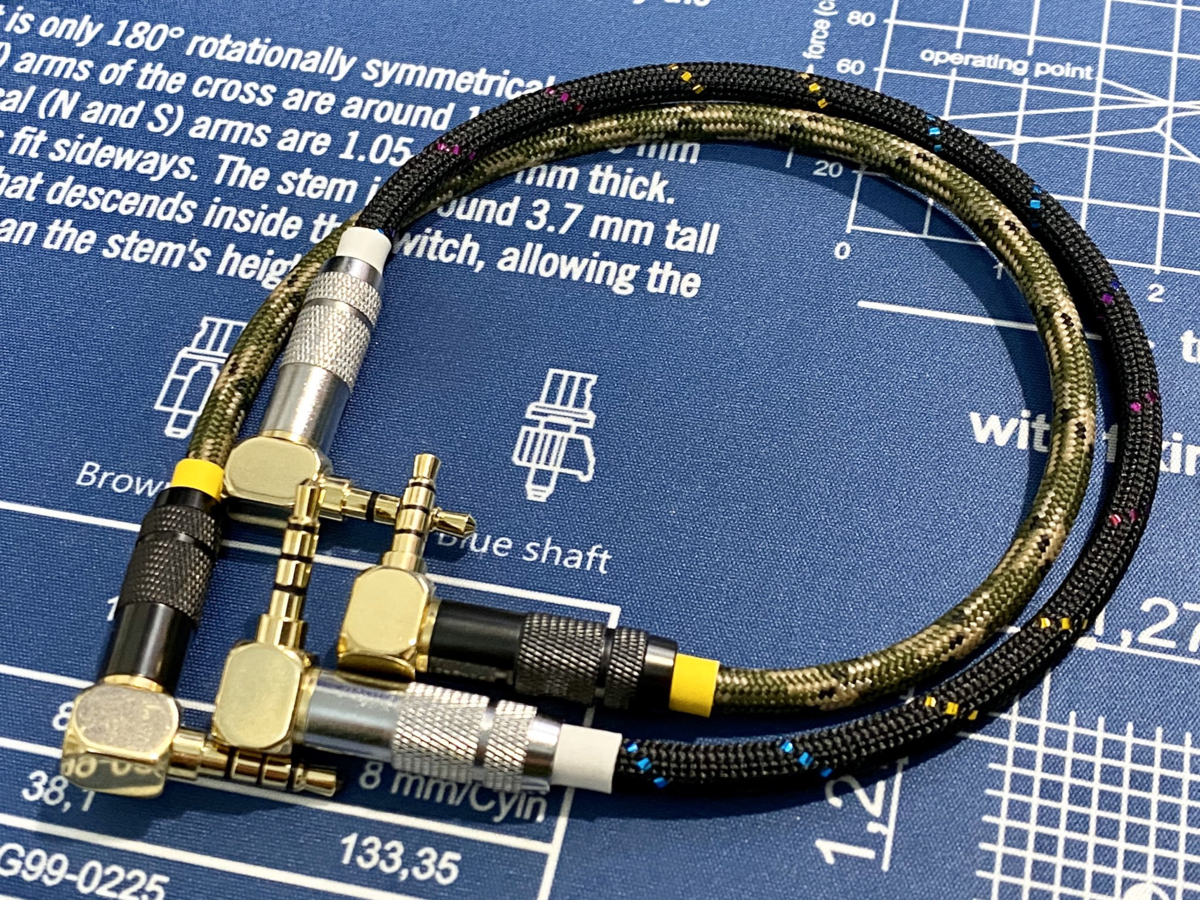

TRRSケーブル(通称:にるぽケ)

会場限定

設計者:穂木井 にるぽ山(@nillpo)

価格:3,000円(完成品) 1,500円(キット)

f:id:Salicylic_acid3:20191122014405p:plain
f:id:Salicylic_acid3:20191122014428p:plain
f:id:Salicylic_acid3:20191122014515p:plain
f:id:Salicylic_acid3:20191122014537p:plain
f:id:Salicylic_acid3:20191122014617p:plain
f:id:Salicylic_acid3:20191122014628p:plain

※一例です。当日までにはもっと色々な種類を用意しているはずです。

TRRSケーブルは左右分離型キーボードの左右をつなぐための必需品であり、体の正面に来る名脇役です。

しかしながら市販のものにおしゃれなもののはほとんどありませんでした。

このケーブルを使えば全体のカラーイメージに合わせる、アクセントを付加するなどができるようになります。

また、今回の天キーで新発売となる半無線要のLPME-IOにはTRRSケーブルが必要なので、半無線を実現したい方はこの機会に是非。

ほとんど完成品の販売はないので、凄くお得です。

沼人の会ステッカー

新発売 会場限定

設計者:穂木井 にるぽ山(@nillpo)

価格:500円

f:id:Salicylic_acid3:20191122225841p:plain

我らが沼人の会専属の書家である穂木井 にるぽ山の書をステッカーにした沼人必携の品。

NumAtreusにもこの書がしたためられている。

このステッカーをキーボードに貼って沼人であることをアピールしよう!

おわりに

みなさんと会場で会えることを心より楽しみにしております。



沼人の会の商品数やばかった。。
