今回は私の設計した自作キーボードキット『WzTwenty Frameケースセット』の組み立て手順書、ビルドガイドを書きたいと思います。
- はじめに
- WzTwentyについて
- Acid Caps LowProfileとは
- 購入先
- キットの中身を確認する
- キット外で必要なもの
- 必要工具
- 組み立て
- 使用上の注意
- 動かない時に
- ランキング参加中
- おわりに
はじめに
本キットをお買い上げ頂いた方、お買い上げありがとうございます。
拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。
WzTwentyについて
最初はToSeventy Ortho用にAcid Caps LowProfileにオール1uのテンキー部分を入れるかを検討していたところから始まります。
ToSeventy Orthoの真中部分はテンキースペースに使うことを想定していたのですが、普通のキーキャップセットには1uのエンターキーも+キーもないです。
ならばAcid Caps LowProfileで対応すればいいじゃんと考えたのですが、ToSeventy Orthoでしか使わないオール1uテンキーをセットに16キー分も入れるなんて使わない人にとってはデメリットじゃないか、と迷っていたんです。
そこに「そのキーを使うテンキーがあればセーフ」という天啓が降りてきて、そのすぐ後に生まれたのがWzTwentyです。
Acid Caps LowProfileの溢れ出る1uコンベックスキーを使用することを前提にしているため、普通のテンキーよりもかなりコンパクトにまとめています。
また、GoForty系のフレーム形状のアルミ削り出しケースと3Dプリンタ製ボトムを組み合わせ、見た目よりもぐっとお求めやすい価格にすることができました。
何よりオールコンベックスキーのテンキーなんて他に無いので、Acid Caps LowProfileを購入したお供にどうでしょうか？
製品についてのお問い合わせは私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
Acid Caps LowProfileとは
WzTwentyについてのところでAcid Caps LowProfileという単語がいくつか出てきていますが、これは私のオリジナルデザインのロープロファイルスイッチ用キーキャップです。
Acid Capsシリーズとして日本語配列のサポートも忘れずに、小さいサイズのコンベックスキーを多めにセットに入れました。
詳しくはこちらの記事を読んでいただけますと嬉しいです。
salicylic-acid3.hatenablog.com
購入先
キットの中身を確認する
以下は本キットの内容です。
内容物一覧
| 品目 | 数量 |
| 基板 | 1 |
| スイッチプレート | 1 |
| Frameケース | 1 |
| ボトムケース | 1 |
| ネジ | 4 |
| ゴム足 | 4 |
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
基板
本ガイド内では『基板』と呼びます。
全ての部品がすでに実装されています。
ファームウェアは書き込まれておらず、ご自分で書き込んでいただく形式になっています。
スイッチプレート
本ガイド内では『スイッチプレート』と呼びます。
スイッチを嵌めて使用します。
Frameケース
スイッチプレートと基板をぐるっと囲うように装着するフレーム状のケースです。
本ガイド内では『Frameケース』と呼びます。
ボトムケース
Frameケースの下から装着し、ネジ止めする下側のケースです。
本ガイド内では『ボトムケース』と呼びます。
家庭用の3Dプリンタで出力したもので、夏場の車内に放置すると柔らかくなる可能性があります。
フィラメントという素材を積み重ねて造形したものなので、よく見ると積層した痕が見えます。
ネジ
本ガイド内では『ネジ』と呼びます。
ボトムケースを組み付けた後にネジ止めします。
ゴム足
本ガイド内では『ゴム足』と呼びます。
もしゴム足の粘着力が低くなって剥がれた場合はAmazonで同じものを購入することができます。
同梱しているものは6mm×2mmのものです。
キット外で必要なもの
一覧
| 品目 | 数量 |
| キースイッチ | 16 |
| キーキャップ | 16 |
| USBケーブル | 1 |
キースイッチ
本ガイド内では『キースイッチ』と呼びます。
WzTwentyはKailh社のChoc v2スイッチに対応しており、合計16個必要です。
打鍵音を気にせずタイピングできる場合はWhite Rainスイッチを、打鍵音が気になる場合はDeep Sea Silent Islet Switchを選択することをオススメします。
私はこの2つのキースイッチがとても気に入っています。
Kailh Choc v2 White Rain Switchkeeb-on.com
Kailh Choc v2 Deep Sea Silent Islet Switchkeeb-on.com
上記のKailh Choc v2 Deep Sea Silent Islet Switch以外のChoc v2サイレントスイッチは推奨していませんが、一部のキーでピンを切り落とすことで使用可能になります。
キーキャップ
本ガイド内では『キーキャップ』と呼びます。
WzTwentyはCherryMX用のキーキャップをつけることはできますが、打鍵時にスイッチプレートまたはスイッチに衝突してしまう場合があります。
少なくともAcid CapsおよびGMKはスイッチに衝突してしまうように見えます。
衝突しても使えないことは有りませんが、打鍵感は悪くなってしまいます。
私の一番のオススメは私自身が設計したAcid Caps LowProfileです。
ToSeventy Ortho以外を使用している方は、余っているコンベックスキーを使って十分埋めることができます。
salicylic-acid3.hatenablog.com
次点でオススメなのはXVX Low Profileキーキャップです。
刻印は一致しませんが安いですし、ロープロファイルスイッチ採用と相まってキーボード全体を薄く仕上げることができます。
※XVXキーキャップはロープロファイルのものとそうでないものがありますので、間違えないようにご注意ください。
※YMDKのキーキャップはDeap Sea Silent Switch以外では干渉してスムーズに動かないので注意してください。
USBケーブル
本ガイド内では『USBケーブル』と呼びます。
WzTwentyとPCとをつなぐために必要です。
USB Type-Cコネクタがついているものを選択してください。
必要工具
本キットの組み立てにハンダごては不要で、ドライバーさえあればOKです。
スイッチの取り外し用の工具があればモアベターです。
組み立て
いよいよ組み立てです。
まとまった時間は用意できましたか？
ゆっくりやっていきましょう。
基板端の捨て板を折り取る

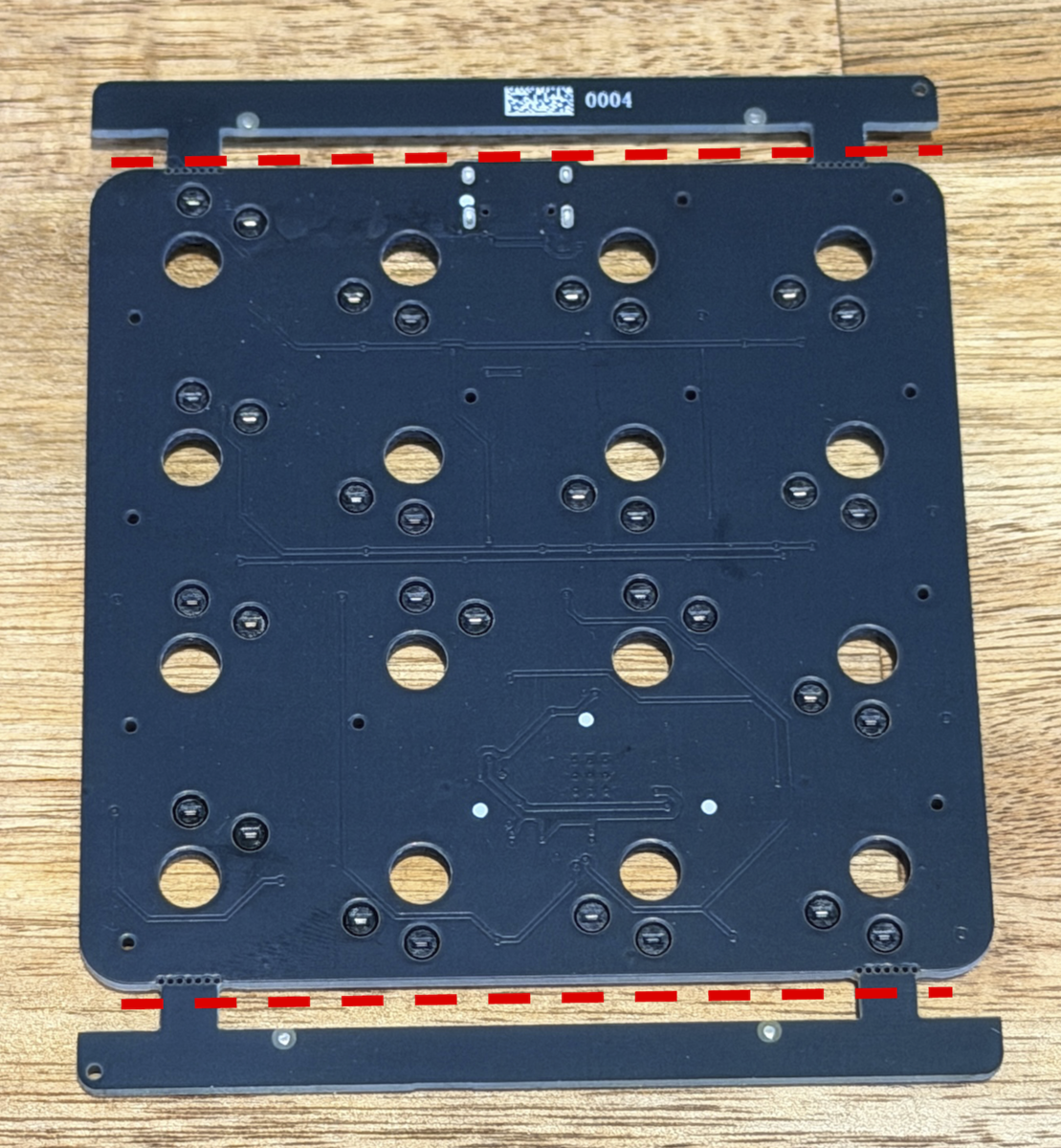

基板の上下に付いている捨て板*1を折り取ります。
折りづらい場合はラジオペンチなどを使用してください。
割と力を込める必要があります。
スイッチプレートを重ねる
スイッチ穴がプレートフォームの穴に合うように重ねます。
キースイッチを取り付ける
基板のスイッチ穴の向きに気をつけながらスイッチを取り付けます。
スイッチプレートの製造誤差により、穴がタイトになっている場合がありますが、奥までキッチリ差し込み、スイッチプレートに密着させます。
このとき、スイッチの端子が曲がっていないことと、差し込むスイッチの端子と基板のソケット端子の位置と合っていることを確認してください。
スイッチの端子が曲がっていたりする場合は指でまっすぐに直してください。
まっすぐに直せなかったスイッチは使用しないでください。
注意：3ピンあるスイッチの場合
Choc v2スイッチには3ピンのものが存在します。
Choc v2のRed、Brown、Blue、Silentなどです。
この3本目のピンは特に電気的な役割を持っておらず固定用の物となっているため、取り付けに際して干渉する場合は切り取ってから取り付けてください。
ファームウェアを書き込む
まずはキーボードの状態が正常か確認し、ファームウェアを書き込みましょう。
USBケーブルでPCに接続し、リムーバブルメディアとして認識するか確認してください。
Remapのページからファームウェア（拡張子がuf2のファイル）をダウンロードし、リムーバブルメディアにペーストしてファームウェアを書き込んでください。
macOSやWindowsを使い分け、違うキーマップを適用したい場合はmulti-OSを、そうでないならdefaultを使用してください。
ファームウェアを書き込んだら、RemapにChromeブラウザで接続し、認識することを確認します。
ファームウェアの書き込みのために、基板のUSBコネクタを使用してPCに接続してください。
「RPI-RP2」というストレージとして認識されるので、以下のファイルをダウンロードしてドラッグ・アンド・ドロップで書き込みをしてください。
書き込みが完了するとストレージは自動的に切断され、キーボードとして認識され直します。
テストする
スイッチが取り付けられたら再度PCにつなぎ、反応するかテストして下さい。
入力テストにはRemapのテストモードなどが便利です。
salicylic-acid3.hatenablog.com
Frameケースにスイッチプレートを置く
FrameケースのUSBコネクタ用切り欠きに、基板のUSBコネクタを合わせて置きます。
ボトムケースを置いてネジ止めする
ボトムケースのUSBコネクタ用の切り欠きに、基板のUSBコネクタを合わせて置きます。
ボトムケースの四隅のネジ穴にネジを挿入し、ネジ止めします。
ボトムケースにゴム足を貼り付ける
ボトムケースの裏の凹みにゴム足を貼り付けます。
キーキャップを取り付ける
自分の求めるキーマップに応じた配置でキーキャップを取り付けます。
完成！
お疲れ様でした！
達成感とともに、ゆっくりと自作キーボード温泉に浸かってください。
使用上の注意
- USBケーブルの抜き差し時にUSBコネクタを剥がさないように、力加減に十分注意して下さい。
動かない時に
以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。
ランキング参加中
面白かったり、期待していただけましたらポチッとお願いします！
おわりに
ビルドガイドはいかがでしたでしょうか。
分かりやすかったでしょうか。
なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なく私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
本記事はClickBoard Ortho Proto3 + テントベースで書きました。
*1:製造時に位置合わせに使用するだけの板のことです。
