こんにちは。自キ温泉ガイドのサリチル酸です。
今回は私の設計した30%キーボードコンセプトである『BeThirty』のアルミケースセットの組み立て手順書、ビルドガイドを書きたいと思います。
- はじめに
- 前置
- GoFortyコンセプトとは
- 販売ページ
- キットの中身を確認する
- パームレストカバーデータセットの中身を確認する
- キット外で必要なもの
- あったら便利なもの
- 必要工具
- 組み立て
- 使用上の注意
- 動かない時に
- 販売ページ
- ランキング参加中
- おわりに
はじめに
本キットをお買い上げ頂いた方、お買い上げありがとうございます。
拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。
前置
本キットGoFortyシリーズの横幅を3キー分（約57mm）縮めた30%サイズとして再設計したキーボードキットです。
数字キーが無いGoFortyシリーズから左右端のモディファイアキー*1を更に削った玄人向けのキーボードです。
30%サイズのキーボードは一見してキーボードに見えないほどコンパクトで可愛く見えます。
3Dプリントバージョンが思った以上に好評であり、引き続き再販を求めていただける声も聞こえてきたので、当初から計画していたアルミケースセットを販売させていただく運びとなりました。
ただしGoFortyケースと違って表面処理無し（RAW）での販売となっているため、購入時は注意事項をよくお読みください。
製品についてのお問い合わせは私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
GoFortyコンセプトとは
BeThirtyはGoFortyコンセプトの派生プロジェクトです。
GoFortyコンセプトは私の「40%キーボードを楽しもう」というGoFortyコンセプトに基づいて設計されました。
salicylic-acid3.hatenablog.com
販売ページ
30％キーボードBeThirtyアルミケースセットkeeb-on.com
キットの中身を確認する
以下は本キットの内容です。
内容物一覧
| 品目 | 数量 |
| BeThirtyアルミケース | 1 |
| 真鍮削り出しサイドバー | 2 |
| 基板 | 1 |
| スイッチプレート | 1 |
| プレートフォーム※ | 1 |
| フォームシール | 8+ |
| フォーム | 1式 |
| M3ネジ（7mm） | 4 |
| レンチ | 1 |
| ゴム足 | 4 |
※v2にはプレートフォームはありません。
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
BeThirtyアルミケース
本ガイド内では『ケース』と呼びます。
表面処理無しの、いわゆるRAWという状態で販売しています。
なので表面の小キズや曇、切削痕が付いていますが、すべて正常です。
キーボードとして使えない歪み等が初期不良に該当します。
このケースにスイッチプレート及び基板を収めて使用します。
真鍮削り出しサイドバー
本ガイド内では『サイドバー』と呼びます。
真鍮削り出し製になっていますが、サンドブラスト加工を含む表面処理をしていませんので削ったままの線傷がありますし、触ったまま放置すると錆びます。
そのサビを真鍮独特の風合いだと受け入れるかどうかで変わりますが、輝きを保ちたい場合は定期的にピカールなどで磨いてください。
基板
本ガイド内では『基板』と呼びます。
全ての部品がすでに実装され、ファームウェアが書き込まれています。
ファームウェアはVial対応のものが書き込まれています。
オーソリニア配列のものがO39Be、ロウスタッガード配列のものがR36Beです。
スイッチプレート
本ガイド内では『スイッチプレート』と呼びます。
スイッチを嵌めて使用します。
※v2にはポリカーボネート製のプレートとなっています。
プレートフォーム
スイッチプレートと基板の間に挟むスポンジフォームです。
本ガイド内では『プレートフォーム』と呼びます。
薄いながらもスイッチプレートと基板を密着させ、打鍵感を向上させます。
※v2にはポリカーボネート製のプレートに変更になったのでプレートフォームは廃止しました。
フォームシール
本ガイド内では『フォームシール』と呼びます。
アッパーケースとボトムケースに貼り付けて使用します。
合計8個以上入っています。
PCBフォーム
基板に実装されている部品に合わせてカットしてあります。
すごく細い部分があり、レーザーカッターの熱によって一部が切れていたりする場合もありますが、重ねて使用するので問題は有りません。
切りきれずつながった部分はある程度私の方で外しておきますが、残っている場合は軽く指で引っ張って外してください。
ケースフォーム
ケースの底部に敷くフォームです。
M3ネジ(7mm)
本ガイド内では『ネジ』と呼びます。
ケース両側からネジ止めする際に使用します。
ゴム足
本ガイド内では『ゴム足』と呼びます。
もしゴム足の粘着力が低くなって剥がれた場合はAmazonで同じものを購入することができます。
同梱しているものは6mm×2mmのものです。
パームレストカバーデータセットの中身を確認する
以下はパームレストのセット内容になっています。
内容物一覧
| 品目 | 数量 |
| パームレストデータ | 1 |
| ゴム足 | 4 |
| パームレストパッド | 1 |
万が一部品が不足している場合、お手数ですが以下の方法でご連絡ください。
購入先が私のBoothショップの場合：Boothのメッセージをいただけましたらすぐに発送対応いたします。
購入先が私のKeeb-On!ショップの場合：Keeb-On!サイトのお問い合わせフォームよりお問い合わせをいただけましたらすぐに発送対応いたします。
パームレストデータ
3Dプリンタで出力するパームレストのデータで、キーボード本体にカバーとして被せることでホコリの侵入を防いだり、一時的な物置に使用できます。
自宅（主にBambulabの3Dプリンタを想定）またはJLCPCBにプリントを依頼することを想定しているデータを入れています。
ゴム足
本ガイド内では『ゴム足』と呼びます。
パームレストの四隅に貼り付けることで滑り止めとなるだけでなく、カバーとして使用した際のケースへの傷を防ぐことができます。

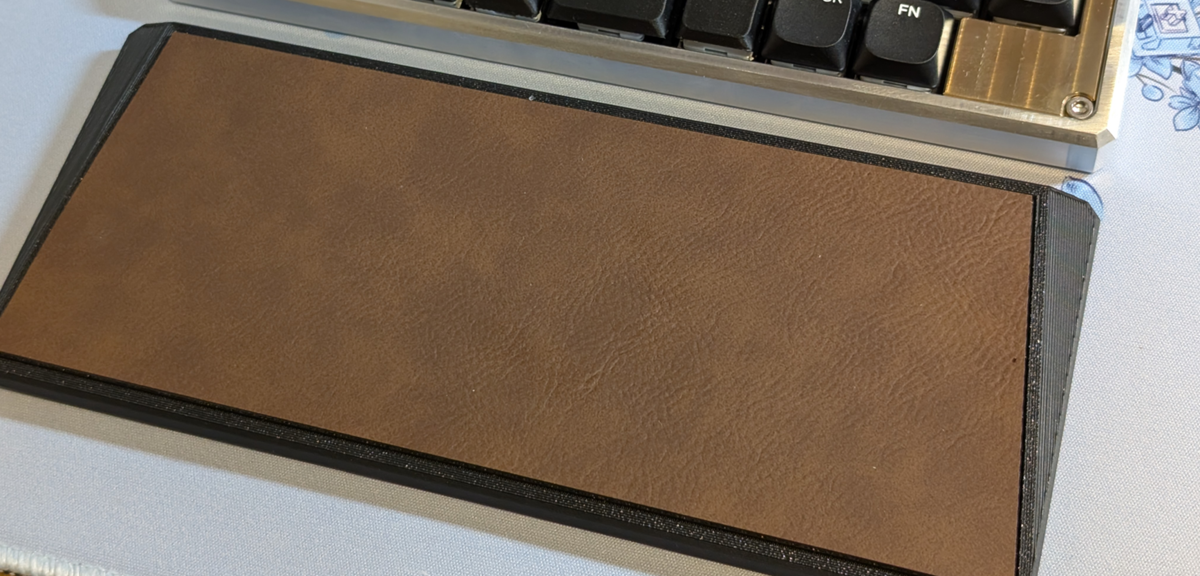

パームレストパッド
3Dプリンタ部品は様々な理由（ザラザラだったりレジンだったり）で長時間手で触れていたくない人も多いと思います。
そういう方のためにシンセティックレザーという合皮素材のパッドを用意しました。
このシンセティックレザーはかなり頑丈で劣化も少ない素材です。
レーザーカッターでカットするので焦げ跡などがある場合がありますが、軽く水拭きをしたり消しゴムで擦ると落とせます。
キット外で必要なもの
一覧
| 品目 | 数量 |
| キースイッチ | 39or36 |
| キーキャップ | 39or36 |
| USBケーブル | 1 |
キースイッチ
本ガイド内では『キースイッチ』と呼びます。
O39Be及びR36BeはKailh社のChoc v2スイッチに対応しています。
O39Beは39個、R36Beは47個必要です。
※コーナーブロッカーサイドバーを使用する場合は各必要個数が-2になります。
打鍵音を気にせずタイピングできる場合はWhite Rainスイッチを、打鍵音が気になる場合はDeep Sea Silent Islet Switchを選択することをオススメします。
私はこの2つのキースイッチがとても気に入っています。
Kailh Choc v2 White Rain Switchkeeb-on.com
Kailh Choc v2 Deep Sea Silent Islet Switchkeeb-on.com
上記のKailh Choc v2 Deep Sea Silent Islet Switch以外のChoc v2サイレントスイッチは推奨していませんが、一部のキーでピンを切り落とすことで使用可能になります。
キーキャップ
本ガイド内では『キーキャップ』と呼びます。
O39Be及びR36BeはCherryMX用のキーキャップをつけることはできますが、打鍵時にスイッチプレートまたはスイッチに衝突してしまう場合があります。
少なくともAcid CapsおよびGMKはスイッチに衝突してしまうように見えます。
衝突しても使えないことは有りませんが、打鍵感は悪くなってしまいます。
私のオススメはXVX Low Profileキーキャップです。
刻印は一致しませんが安いですし、ロープロファイルスイッチ採用と相まってキーボード全体を薄く仕上げることができます。
※XVXキーキャップはロープロファイルのものとそうでないものがありますので、間違えないようにご注意ください。
USBケーブル
本ガイド内では『USBケーブル』と呼びます。
O39Be及びR36BeとPCとをつなぐために必要です。
USB Type-Cコネクタがついているものを選択してください。
あったら便利なもの
パームレストカバーを使用して持ち運ぶ際は以下のゴムバンドを利用しておくと、バラけなくて可搬性が向上します。
![[wumio] シューズバンド 黒 1組セット 脱げ防止 パカパカ防止 パンプスバンド ゴムバンド しっかり 固定 足の甲 フィット 補助 簡単 着脱 シューズ バンド](https://m.media-amazon.com/images/I/315I24bLv1L._SL500_.jpg "[wumio] シューズバンド 黒 1組セット 脱げ防止 パカパカ防止 パンプスバンド ゴムバンド しっかり 固定 足の甲 フィット 補助 簡単 着脱 シューズ バンド")
必要工具
本キットの組み立てにハンダごては不要なので、ドライバーだけ用意してください。
ベッセル(VESSEL) クッショングリップドライバー 〈細軸タイプ〉 +0×75 610
組み立て
いよいよ組み立てです。
まとまった時間は用意できましたか？
ゆっくりやっていきましょう。
プレートフォームを基板に敷く
プレートフォームを基板に敷きます。
スイッチ穴と基板のスイッチの取り付け部品の位置が合っていることを確認してください。
※v2にはプレートフォームはありませんので、本手順は飛ばしてください。
スイッチプレートを重ねる
スイッチ穴がプレートフォームの穴に合うように重ねます。
O39Beの場合、裏返しても取り付けられるので注意が必要です。
裏側には表面の模様がなく、プレートの左右端にBeThirtyアルミケース取付時に貼り付けるフォームシールの形が印刷されています。
キースイッチを取り付ける
スイッチを取り付けます。
スイッチプレートの製造誤差により、穴がタイトになっている場合がありますが、奥までキッチリ差し込み、スイッチプレートに密着させます。
このとき、スイッチの端子が曲がっていないことと、差し込むスイッチの端子と基板のソケット端子の位置と合っていることを確認してください。
スイッチの端子が曲がっていたりする場合は指でまっすぐに治してください。
まっすぐに治せなかったスイッチは使用しないでください。
テストする
スイッチが取り付けられたらPCにつなぎ、反応するかテストして下さい。
テストにはVialのテストモードを使用してください。
※BeThirtyはVialファームウェアが標準導入されているため、Remapでは使用できません。
salicylic-acid3.hatenablog.com
スイッチプレート裏とサイドバー裏にフォームシールを貼り付ける
スイッチプレートの裏には白い印刷で、サイドバーの裏にはフォームシールの形に合わせた窪みがありますので、合わせてフォームシールを貼り付けてください。
（オプション）ケースフォームを敷く
ケースフォームのUSBコネクタ用の切り欠きをケースの左上の切り欠きに合わせて敷きます。
（オプション）PCBフォームを敷く
ケースフォームと同じように、USBコネクタ用の切り欠きをケース左上に合わせて重ねて敷きます。
Tips:フォームによる打鍵感の調整について
ケースフォームを増減させることで打鍵感を調整することができます。
ケースフォームのみのデフォルト状態ではケース内で音が反響するため、やや音が大きくなります。
ケースフォームを除いてPCBフォームのみの状態にすると打鍵時に沈み込むようになり、柔らかい打鍵感になります。
ケースフォームとPCBフォームを入れた状態が最も打鍵音が静かになり、打鍵感もしっかりしたものになります。
ケースに挿入する
USBコネクタの部分がギリギリなので、USBコネクタ部分を先にケースに収めるように斜めに挿入してください。
無理に挿入しようとするとケースと基板の破損につながりますので、ゆっくりと行ってください。
傷が心配な場合はマスキングテープをケース左上のUSBコネクタ部分に貼って作業すると安心です。
サイドバーを取り付けてネジ止めする
サイドバーをスイッチプレートの左右に置き、7mmのM3ネジを入れて締結します。
この際に注意する点としては、締めすぎないことです。
ケースの上面とツライチ（指で触っても段差を感じないように面を揃えること）まで締めこんで、それ以上は締めないようにしてください。
キーキャップを取り付ける
自分の求めるキーマップに応じた配置でキーキャップを取り付けます。
ゴム足を貼り付ける
ボトムケースの四隅にゴム足を貼り付けます。
パームレストの四隅にゴム足を貼り付ける
パームレスト裏側の四隅の窪みにゴム足を貼り付けます。
パームレスト天面にパームレストパッドを貼り付ける
両面テープで貼り付けます。
パームレストパッドに両面テープを貼り付けます。
※これはGoForty用のボトムカバーで、貼り付けのイメージです。
特に両面テープの指定はありませんが、私は以下の両面テープを使用しています。
完成！
お疲れ様でした！
達成感とともに、ゆっくりと自作キーボード温泉に浸かってください。
使用上の注意
- USBケーブルの抜き差し時にUSBコネクタを剥がさないように、力加減に十分注意して下さい。
動かない時に
以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。
販売ページ
30％キーボードBeThirtyアルミケースセットkeeb-on.com
ランキング参加中
面白かったり、期待していただけましたらポチッとお願いします！
おわりに
ビルドガイドはいかがでしたでしょうか。
分かりやすかったでしょうか。
なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なく私のDiscordまでどうぞ。
salicylic-acid3.hatenablog.com
本記事はO39Be with アルミケースで書きました。
