自作キーボードキット『ErgoArrows』ビルドガイド

 こんにちは。自キ温泉ガイドのサリチル酸です。

 f:id:Salicylic_acid3:20181119233252p:plain

今回は私の設計した自作キーボードキット『ErgoArrows』の組み立て手順書、ビルドガイドを書きたいと思います。

2021/03/25 遊舎工房様のライナップに入ったことから一部修正

はじめに

キットをお買い上げ頂いた方、お買い上げありがとうございます。

拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。

前置き

本キットはキーが縦にずれたColumnStaggeredオール1uキーの65%分割キーボード(テンキーとファンクションキーが無いコンパクトな配列)です。

ColumnStaggeredのキーボードキットでは珍しく両手にアローキー(カーソルキー、矢印キー)を備え、しかも左右に大きくならないようにロープロファイルキーを手のひらに備えているのが最大の特徴です。

見慣れないと思いますが、左のアローキーはマウスを操作しながらの打鍵に便利です。

本キットはできる限り簡単に作成できるように設計しておりますが、組み立てる前にビルドガイドを熟読するようにしてください。

皆様も分からないところがあったら「やってから考える」のではなく、「先に」私まで問い合わせて、疑問を解消させてから取り組んでください。

製品についてのお問い合わせは私のDiscordまでどうぞ。

salicylic-acid3.hatenablog.com

f:id:Salicylic_acid3:20210117011553p:plain

注意事項

本キットは自分で自分で組み立てるキットです。

私が組み立ての代行を引き受けることはありませんのでご了承ください。

組み立て動画を確認する

Daihuku Keyboardさんが非常に分かりやすい組み立て動画を作ってくれましたので、組立作業の全体像が分からない方は一度見ておくと流れが掴みやすいと思います。

youtu.be

キットの中身を確認する

内容物一覧

品目 数量
実装プレート 2
トッププレート 2
バックプレート 2
ProMicro 2
コンスルーピン 4
ダイオード(リードタイプ) 76
ネジ(3mm) 24
スペーサー(7mm) 8
スペーサー(4mm) 4
スペーサー(4mm)(オスメス) 4
TRRSジャック 2
タクトスイッチ 2
ゴム足 8

※上記は遊舎工房様でのバージョンで、Boothのバージョンとは内容物が一部異なります。

万が一部品が足らない場合、お手数ですが以下の方法でご連絡ください。

購入先が遊舎工房様の場合:同封のシートに記載の連絡先にご連絡ください。

購入先が私のBoothショップの場合:Boothのメッセージ、DiscordTwitterのDMにメッセージいただけましたらすぐに発送対応いたします。

実装プレート

f:id:Salicylic_acid3:20210117004741p:plain

本ガイド内では『実装プレート』と呼びます。

組み立ての半分は実装プレートへの部品のハンダ付けです。

右と左では別々の基板となっております。

トッププレート

f:id:Salicylic_acid3:20210117004906p:plain

本ガイド内では『トッププレート』と呼びます。

スイッチをはめて実装プレートに重ねてはんだ付けします。

トッププレートは左右同じプレートのリバーシブル構造となっています。

バックプレート

f:id:Salicylic_acid3:20210117005017p:plain

本ガイド内では『バックプレート』と呼びます。

実装プレートの裏側に重ねてネジ止めします。

トッププレートは左右同じプレートのリバーシブル構造となっています。

ProMicro

f:id:Salicylic_acid3:20200719020403p:plain

本ガイド内では『ProMicro』と呼びます。

銀色の袋に入ったマイコンボードです。

コンスルーピン

f:id:Salicylic_acid3:20200719020438p:plain

本ガイド内では『コンスルー』と呼びます。

金色の魚の骨のような部品です。

ダイオード(リードタイプ)



本ガイド内では『ダイオード』と呼びます。

両端が紙テープで止められた状態で入っています。

ネジ

f:id:Salicylic_acid3:20210117005141p:plain

※同梱のネジは銀色のものです。

スペーサーとともにプレート各種をネジ止めするのに必要です。

3mmのネジが24個以上入っていますので確認してください。

スペーサー

f:id:Salicylic_acid3:20210117005053p:plain

本ガイド内では『スペーサー』と呼びます。

プレート各種をネジ止めするのに必要です。

スペーサーは7mmが8個、4mmが4個、ネジが飛び出た4mm(オスメス)が4個入っていますので確認してください。

TRRSジャック

f:id:Salicylic_acid3:20200410225430p:plain

本ガイド内では『TRRSジャック』と呼びます。

ErgoArrowsの左右を接続するケーブルのために必要です。

2個入っていますので確認してください。

タクトスイッチ

f:id:Salicylic_acid3:20200410225608p:plain

本ガイド内では『タクトスイッチ』と呼びます。

ErgoArrowsの頭脳部分、ProMicroのファームウェアを書き込む際に必要です。

2個入っていますので確認してください。

ゴム足

f:id:Salicylic_acid3:20210117005212p:plain

シートについたゴム足が8個入っていますので確認してください。

キット外で必要なもの

一覧

品目 数量
キースイッチ(MX互換スイッチ or OutemuLPスイッチ) 68
キーキャップ(MX互換キーキャップ) 68or76
キースイッチ(Choc v1 or Choc v2スイッチ) 8
キーキャップ(Choc v1用キーキャップ) 8or0
MicroUSBケーブル 1
3.5mmステレオミニケーブル 1
LED(YS-SK6812MINI-E)(オプション) 76
LEDテープ(WS2812B)(オプション) 2

キースイッチ(MX互換スイッチ or OutemuLPスイッチ)

本ガイド内では『キースイッチ』と呼びます。

ErgoArrowsはCherryMX互換スイッチ、またはOutemuLPスイッチに対応しています。

68個必要です。

※CherryMX互換スイッチとOutemuLPスイッチを同時に使用することは出来ません。

※OutemuLPスイッチを利用する場合、スペーサーの長さが1mm異なるので1mm短いスペーサーが必要です。

yushakobo.jp

yushakobo.jp

キーキャップ(MX互換キーキャップ)

本ガイド内では『キーキャップ』と呼びます。

ErgoArrowsはすべてのキーが一番小さい単位の1uというサイズのキーで構成されるため、一般的なキーキャップセットでは印字を一致させることは出来ません。

個人的には以下のキーキャップセットがおすすめです。

yushakobo.jp

Tips:OutemuLPスイッチを用いる場合

遊舎工房様で取り扱っているOutemuLPスイッチを用いる場合、スペーサーを7mmのものから6mmのものへ交換する必要があります。

※交換しないと1mmも低く出来ませんし、無線化が出来ません。

yushakobo.jp

スペーサーは遊舎工房様の店頭または通販サイト、もしくはKochiKeyboard様の通販サイトで購入することが出来ます。

黄銅スペーサー(六角)M2shop.yushakobo.jp

6mmのものを購入してください。

kochikeyboard.stores.jp

※要望が多ければスペーサーのみオプションとして用意するかもしれません。

キースイッチ(Choc v1 or Choc v2スイッチ)

本ガイド内では『Chocスイッチ』と呼びます。

ErgoArrowsのアローキー部分はロープロファイルスイッチであるChoc v1スイッチとChoc v2スイッチに対応しています。

8個必要です。

※Choc v1スイッチは専用キーキャップが必要です。

※Choc v2スイッチはMXキーキャップが使用できますが、Cherryプロファイルなどの一部のキーキャップと干渉する可能性があります。

※取り付けも簡単ですし、基本的にはChoc v1スイッチの使用をオススメします。

yushakobo.jp

yushakobo.jp

キーキャップ(Choc v1用キーキャップ)

本ガイド内では『Choc用キーキャップ』と呼びます。

アローキーにChoc v1スイッチを使用した場合、Choc v1用キーキャップが必要です。

yushakobo.jp

yushakobo.jp

yushakobo.jp

BLE Micro Pro or LPME-IO

本ガイド内では『BMP』または『LPME』と呼びます。

キーボードの頭脳となるマイコンです。

BMPとLPMEは無線接続を行う場合に必要です。

また、BMPとLPMEを使用する場合、キットに同梱されているコンスルーが使用できます。

LPMEはBMPとTRRSケーブルで接続し、部分無線を実現する場合に使用します。

また、本キットには電池基板用の部品が同梱されていません。

BMPを2つ使用した完全無線化には電池部品セットを2つ、BMPとLPMEを使用した部分無線には電池部品セットを1つ購入してください。

yushakobo.jp

LPME-IO2ashop.yushakobo.jp

yushakobo.jp

Micro USBケーブル

本ガイド内では『USBケーブル』と呼びます。

ErgoArrowsとPCとをつなぐために必要です。

マグネット 充電ケーブル SUNTAIHO 3in1 Mini-USBケーブル【1.2Mx1本セット】QC3.0急速充電とデータ伝送 磁石 磁気 防塵 着脱式 OS用ライト マイクロUSB Type-C コネクタ タイプ-c Micro USB Cable LEDインジケーター付き - SYCX001 (1.2mケーブル&3個マグネット)

マグネット 充電ケーブル SUNTAIHO 3in1 Mini-USBケーブル【1.2Mx1本セット】QC3.0急速充電とデータ伝送 磁石 磁気 防塵 着脱式 OS用ライト マイクロUSB Type-C コネクタ タイプ-c Micro USB Cable LEDインジケーター付き - SYCX001 (1.2mケーブル&3個マグネット)

3.5mmステレオミニケーブル

本ガイド内では『ステレオミニケーブル』と呼びます。

3.5mmステレオミニケーブルのオス⇔オスを用意してください。

エレコム ステレオミニプラグ オーディオケーブル 極細スリムコネクタ 金メッキ ホワイト 0.5m DH-MMIP05WH

エレコム ステレオミニプラグ オーディオケーブル 極細スリムコネクタ 金メッキ ホワイト 0.5m DH-MMIP05WH

LED(YS-SK6812MINI-E)(オプション)

別途用意することで全てのキーを裏からフルカラーで光らせることが出来ます。

76個付けることが出来ます。

ハンダ付けする箇所が増えてしまいますが派手なキーボードが好きな方は是非チャレンジして輝かせてください。

yushakobo.jp

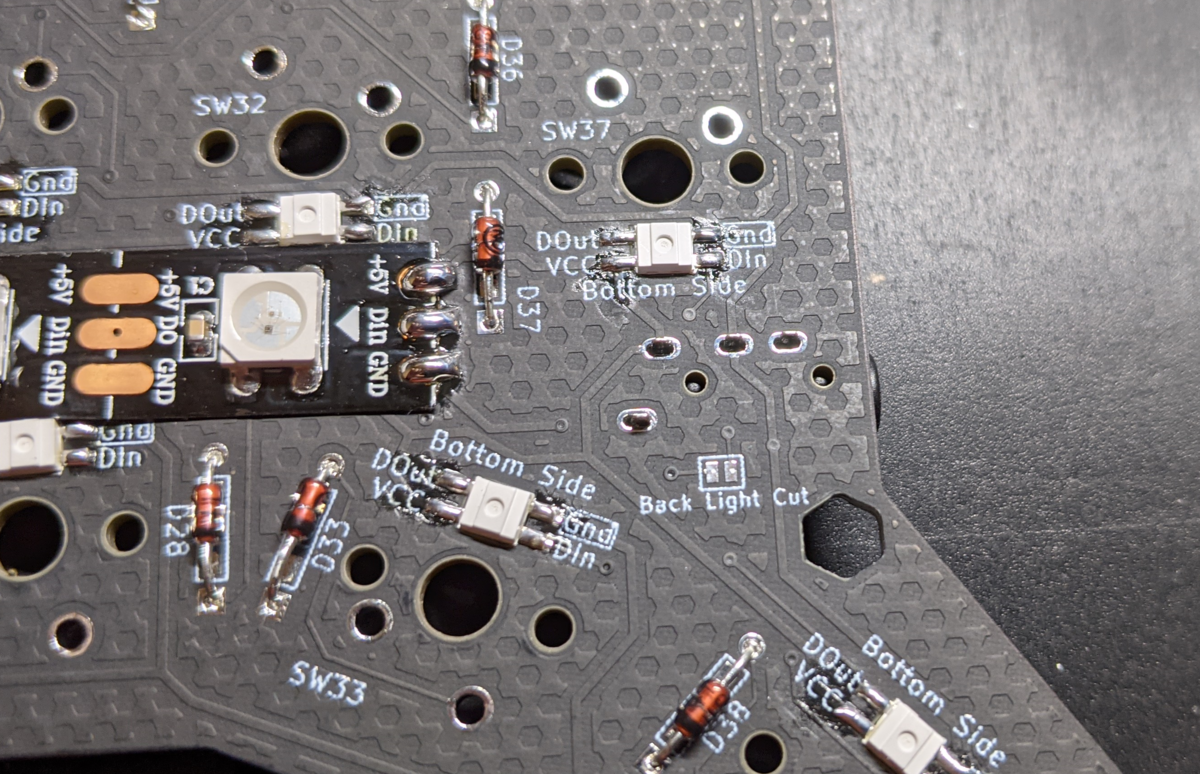

LEDテープ(WS2812B)(オプション)

本ガイド内では『LEDテープ』と呼びます。

実装プレートの裏からより光らせるために使用します。

※LEDテープを利用してもあまり光りません。。そのうちアクリルバックプレートを用意するので、その時に実装してもいいと思います。

yushakobo.jp

電池部品セット一覧(オプション)

BMPを2つ使用した完全無線化には電池部品セットを2つ、BMPとLPMEを使用した部分無線には電池部品セットを1つ購入してください。

品目 数量
ショットキーダイオード 2
コンデンサ 1
スライドスイッチ 1
コイン電池ケース 2
2mm高2pinコンスル 1

電池部品セットは遊舎工房様での取扱はございません。

以下のBoothショップからご購入ください。

salicylic-acid3.booth.pm

ショットキーダイオード

f:id:Salicylic_acid3:20191127225507p:plain

本ガイド内では『SBダイオード』と呼びます。

ボタン電池の上下指し間違えを防ぎます。

キースイッチ用のダイオードとは違いますので保管する場合は別にして保管してください。

コンデンサ

f:id:Salicylic_acid3:20191127225604p:plain
本ガイド内では『コンデンサ』と呼びます。

ボタン電池の電圧を安定させ、寿命を伸ばします。

スライドスイッチ

f:id:Salicylic_acid3:20191127225718p:plain
本ガイド内では『スライドスイッチ』と呼びます。

電池のオンオフを行うスイッチです。

コイン電池(CR1632)ケース

f:id:Salicylic_acid3:20191127225431p:plain

本ガイド内では『電池ケース』と呼びます。

コイン電池(CR1632)を収めるケースです。

2mm高2pinコンスル

f:id:Salicylic_acid3:20191127225635p:plain

電池基板が実装されているボトムプレートと実装プレートを接続するコンスルーです。

曲がりやすいので、気をつけてお取り扱いください。

※2mmのコンスルーなので、遊舎工房様で販売する通常のコンスルー(2.5mm)を切っても適合しません。

パームレスト一体型プレートセット一覧(オプション)

BMPを2つ使用した完全無線化には電池部品セットを2つ、BMPとLPMEを使用した部分無線には電池部品セットを1つ購入してください。

品目 数量
パームレスト一体型バックプレート 2
レストプレート 2
スペーサー(7mm) 8
ネジ(3mm) 16
ゴム足  4
パームレスト一体型バックプレート

f:id:Salicylic_acid3:20210117005315p:plain

通常のバックプレートと置き換えることでパームレスト一体型構造にすることが出来ます。

レストプレート

f:id:Salicylic_acid3:20210117005406p:plain

実際に手のひらを載せるプレートです。

パームレスト一体型バックプレートとスペーサーで連結します。

感触が気に入らない場合はスポンジや革などを貼り付けて利用してください。

スペーサー(7mm)

f:id:Salicylic_acid3:20210117005515p:plain

パームレスト一体型バックプレートとレストプレートを連結するスペーサーです。

高さを調整したい場合、このスペーサーを置き換えることで高さを調整する事ができます。

ネジ(3mm)

f:id:Salicylic_acid3:20210117005731p:plain

プレートとスペーサーを締結するためのネジです。

ゴム足

f:id:Salicylic_acid3:20190405034217p:plain

パームレスト一体型プレートに貼り付けるためのゴム足です。

奥側のProMicroカバープレートは通常のものを流用するため、数が4個となっております。

必要工具

工具それぞれの説明はこちらの記事に書かれていますので参照してください。

salicylic-acid3.hatenablog.com

組み立て

いよいよ組み立てです。

まとまった時間は用意できましたか?

本キットには取り付け順序があります。

工程によって、取り付けられなくなるパーツがありますので、十分注意してください。

Pro Microの袋を開ける

ハサミを探したくなかったら下の写真のように斜めに思いっきり行きましょう。

f:id:Salicylic_acid3:20200719020701p:plain

Pro Micro付属のピンヘッダを捨てる

Pro Microを袋から出したらすぐに捨てます。

もったいないと思っても使い道を3秒で思い浮かばなかったら潔く捨てましょう。

だいたい使いません。

下の写真のような、銀色の魚の骨のようなやつです。

f:id:Salicylic_acid3:20200719020543p:plain

Pro Microの書き込み

Pro Microの書き込みは以下の記事を参照してください。

salicylic-acid3.hatenablog.com

書き込みに使用するHEXファイルはこちら。

drive.google.com

Pro Microに書き込んだらRemapからキーマップが書き換え可能になります。

salicylic-acid3.hatenablog.com

BMPの書き込み

以下のページを利用してファームウェアの書き込みを実施してください。

https://sekigon-gonnoc.github.io/BLE-Micro-Pro-WebConfigurator/

BMPを購入したばかりの方は上から順にアップデートを実施し、「キーボードごとの設定を書き込む」で「ergoarrows」を選択してください。

左手用の場合「Is Left」を、右手用の場合「Is Slave」を、LPMEを使用する場合「Use with LPME-IO」を選択して「Update」をクリックして書き込んでください。

f:id:Salicylic_acid3:20210220012527p:plain

分からない場合、以下のドキュメントページを参照してください。

github.com

LPMEの書き込み

必要ありません。

上記のようにBMPの書き込み時に「Use with LPME-IO」を選択して「Update」をクリックして書き込んでください。

f:id:Salicylic_acid3:20210220012734p:plain

(LPME v2の場合)該当ピンのハンダブリッジをブリッジする

緑基板、黒基板のLPME v2の場合、下図の赤四角のハンダブリッジ部をブリッジします。

この時フラックス等を付けてしまうと上手くブリッジできなくなるので注意してください。

f:id:Salicylic_acid3:20210320020110p:plain

BMPが上手く接続できない場合

まずはこちらのFAQを確認し、自分の状態と見比べてください。

sekigon-gonnoc.github.io

バックプレートの上部分を切り離す

左右のボトムプレートの上部分を切り離します。

※上部分は最後にマイコンのカバー兼チルト用の足として使用するので捨てないでください!

f:id:Salicylic_acid3:20210117012301p:plain

バリをヤスリがけする

ニッパーで切り取った部分をヤスリがけします。

100均のヤスリでも十分ですが、いいヤスリは作業性を著しく上げますので、この際に買ってもいいかもしれません。

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

プレートの断面をサインペンで塗る

実装プレート、トッププレート、バックプレートの断面は白っぽくなっていると思います。

その断面をぐるっと一周サインペンで黒く塗ります。

サインペンの太い方でざっと塗り、細かいところを細い方で塗ります。

この一手間が出来上がりの質感を上げますので是非やってください。

(オプション)LED(YS-SK6812MINI-E)の取り付け

LEDは一番最初に実装するのが簡単なので最初に実装しましょう。

このYS-SK6812MINI-EというチップLEDの4つの足は一つだけ斜めに切り欠きがあり、それがGNDです。

f:id:Salicylic_acid3:20191226013839p:plain

切り欠きをGNDに合わせてLED発光部分が裏面に来るように穴に嵌め込みます。

穴は結構ぴったりめに作ってありますので嵌めづらいかもしれませんが、足がパッドにちゃんと付くように嵌めます。

f:id:Salicylic_acid3:20210116000627p:plain
f:id:Salicylic_acid3:20210116000654p:plain

取り付け時にPro Micro用のスルーホールを潰さないように気をつけてください。

例えば下の写真のようにマスキングテープやカプトンテープで塞いでおくと安心です。

f:id:Salicylic_acid3:20200611001018p:plain

※写真はJISplit89のものです

LEDの足をはんだ付けします。

従来のLED(SK6812MINI)に比べて熱に耐性がありますが、270℃~320℃で一本ずつゆっくりはんだ付けします。

実装プレートにコンスルーを差し込む

ProMicroとLPMEを使用する場合はBat+とBat-を避けるように差し込みます。

BMPを使用する場合は下の写真のように「Bat+」にかかるように差し込みます。

f:id:Salicylic_acid3:20191124005745p:plain

ただし、コンスルーには向きがあります。

f:id:Salicylic_acid3:20190312021613j:plain

写真の赤丸の金色の部分が片方の面から両方見える様に、また金色の部分がPro Micro側に寄っている様に取り付けます。

分かりづらかったら以下のドキュメントも合わせて確認してください。

※Pro Microの裏表は本ビルドガイドの通りに実装してください。

github.com

Pro Microにコンスルーをハンダ付けする

BMPとLPMEはハンダ付け不要です。

コンスルーとPro Microとのハンダ付けはPro MicroのUSB端子やマイコンチップが付いている方からハンダ付けします。

320℃に設定してコンスルーを1秒程度温めてからハンダを送ります。

24のピン全てをハンダ付けします。

(オプション)LEDのテスト

Pro Microとパソコンを接続し、LEDのテストをします。

f:id:Salicylic_acid3:20210116001023p:plain

BMPの場合、この段階でのLEDテストは難しいので、出来ればPro Microでテストしてください。

 またBMPの場合、裏表を間違えると一発で使用不可能になるのでくれぐれも注意してください。

 裏面側(LED Tapeと書かれている方)に取り付けた時、チップなどの部品類が見えるように取り付けます。

LEDを導通するハンダは衝撃や捻りに弱いので、後の行程で不要な力が掛からないように注意してください。

途中で点灯しなくなった場合、点灯順の前のLEDのハンダをチェックしてください。

点灯順は基板裏のL○(○は1~38)の番号の順番です。

Pro Micro、BMP、LPME-IOを抜く

コンスルーピンを曲げないようにPro Microをまっすぐゆっくり抜きます。

ピンを曲げてしまった場合は優しく元に戻します。

ダイオードをはんだ付けする(リードタイプの場合)

ダイオードの足を曲げる

リードタイプのダイオードダイオードを差し込む間隔に合わせてまず足を曲げます。

f:id:Salicylic_acid3:20210116001325p:plain

台紙がついているタイプの場合は台紙についたまま曲げるとやりやすいです。

ダイオードの向きを揃えて挿入する

足を曲げたら台紙から切り離し、穴に差し込んでいきます。

ダイオードには向きがあります。逆向きに取り付けるとそのキーは反応しません。

基板に書かれている向き(ダイオードのラインと基板上の記号「▷|」の縦のラインを合わせる)に合わせて差し込んでいきます。

f:id:Salicylic_acid3:20210116001403p:plain

f:id:Salicylic_acid3:20210116001628p:plain
f:id:Salicylic_acid3:20210116001653p:plain

基板をひっくり返しても落ちない用にマスキングテープで止めるか足を広げておきます。

はんだ付けする

はんだ付けの際はダイオードの足をハンダごてで温め、1~2秒置いてからハンダを送るようにしてください。f:id:Salicylic_acid3:20210116001802p:plain

はんだ付けをしてからダイオードの足をギリギリで切ってください。

マスキングテープを用いる場合はダイオードの足を切ってからはんだ付けするとより綺麗に仕上がります。

送るハンダの量は以下の動画を参考にしてください。

ダイオードをはんだ付けする(表面実装タイプの場合)

ダイオードを並べる

ダイオードは向きがあります。

肉眼では見づらいかもしれませんが、表面に印刷があります。

線が書いてある方を実装プレートの裏の矢印の先に合わせてつけます。

ダイオードの線が見辛いときはライトで照らすか虫眼鏡で確認してください。

ダイオードには向きがあります。逆向きに取り付けるとそのキーは反応しません。

利き手の逆の手でピンセットを扱うので、右利きの方は左側にダイオードを並べるとやりやすいです。

予備はんだを行う

ダイオードを取り付けるところにあらかじめはんだを盛っておきます。(予備はんだといいます)

ハンダこての温度は320℃に設定してください。

量は下の写真くらいで大丈夫です。

f:id:Salicylic_acid3:20210116003103p:plain

ハンダの量が多すぎたり、ハンダが尖ってしまったら(ツノがたったといいます)吸い取り線で一回吸い取ってからもう一度盛ります。

吸い取り線は新しい銅色の部分を吸い取りたい部分に当て、上からハンダこてを当てて吸い取ります。

吸い取り線の吸い取って銀色になった部分はもう使えませんので、ニッパーで切り取ってしまいます。

また、何度やっても尖ってしまう場合、長く温めすぎてフラックス(ハンダの中に入っている流動性を高める成分)が飛んでしまった可能性があります。

一度つけるパッドにフラックスを一塗りしてからやってみてください。

ダイオードの片足をつける

もう一度向きが合っているかを確認します。

f:id:Salicylic_acid3:20210111010052p:plain

※この写真はNKNL7のものです。

ダイオードの白いラインと記号▷|の三角形の先のラインの向きを合わせてハンダ付けます。

逆作用ピンセットでダイオードをつまみ、予備はんだの上に置きながら予備はんだをハンダこてで溶かす事ではんだ付けします。

ハンダこてを放してから一秒置いてピンセットを放します。

これを全部のダイオードに行います。

ダイオードのはんだ付けを確認する

横から見て、ダイオードが浮いていないか確認します。f:id:Salicylic_acid3:20190315030833j:image

一見はんだが付いていても浮いていると、割とすぐに剥がれてしまいます。

浮いている場合、フラックスを塗ってから浮いている側のはんだを暖め直し、ピンセットで位置を調整してください。

ダイオードのもう片足をつける

すべて片足だけ付け終わったら、今度は反対側です。

ハンダこてで一秒暖めてからはんだを送ります。

これを全部のキーに行います。

f:id:Salicylic_acid3:20210116003807p:plain

(オプション)LEDテープを取り付ける

LEDテープには向きがあります。

信号は「Din」から「DO」に流れていきます。

f:id:Salicylic_acid3:20210116004600p:plain

DO側からLED1個分を切り離し、更にコンデンサギリギリまで切り詰めておきます。

f:id:Salicylic_acid3:20210116004205p:plain

LEDテープの剥離紙を剥がして端の印字(+5v、Din、GND)が一致するように貼り付けます。

※初期ロットのみ左側の印字が無いので注意が必要です。

f:id:Salicylic_acid3:20210116005208p:plain
f:id:Salicylic_acid3:20210116005229p:plain

金色の部分とパッド部分をハンダでブリッジします。

多めに盛ってあげるとうまくいきやすいです。

※フラックスを塗ると逆に失敗しますので塗らないでください。

タクトスイッチをはんだ付けする

実装プレートの裏側に差し込み表面からはんだ付けします。

f:id:Salicylic_acid3:20210116010246p:plain
f:id:Salicylic_acid3:20210116010322p:plain

足にハンダこてを当ててからハンダを送ります。

もっこりするほど送らなくてもいいです。

ロープロファイルスイッチをはんだ付けする

アローキー部分にロープロファイルスイッチ(Choc v1 or v2)を差し込みはんだ付けします。

f:id:Salicylic_acid3:20210116011107p:plain

以下の動画よりハンダの量は少なくていいです。

トッププレートの四隅にスイッチをはめる

トッププレートの四隅(下の写真の位置)にスイッチをはめ、実装プレートに重ねます。

f:id:Salicylic_acid3:20210116011502p:plain

四隅のスイッチをはんだ付けする

スイッチの足を1本はんだ付けし、横からスイッチが浮いていないか確認します。

f:id:Salicylic_acid3:20210116011738p:plain
f:id:Salicylic_acid3:20210116011824p:plain

浮いていたらスイッチを押し付けながら先程はんだ付けしたハンダを温めて最後まではめます。
浮いていないことを確認できたら残りの一本もはんだ付けします。

残りのスイッチをはんだ付けする

残りのスイッチも浮きに気をつけてはんだ付けします。

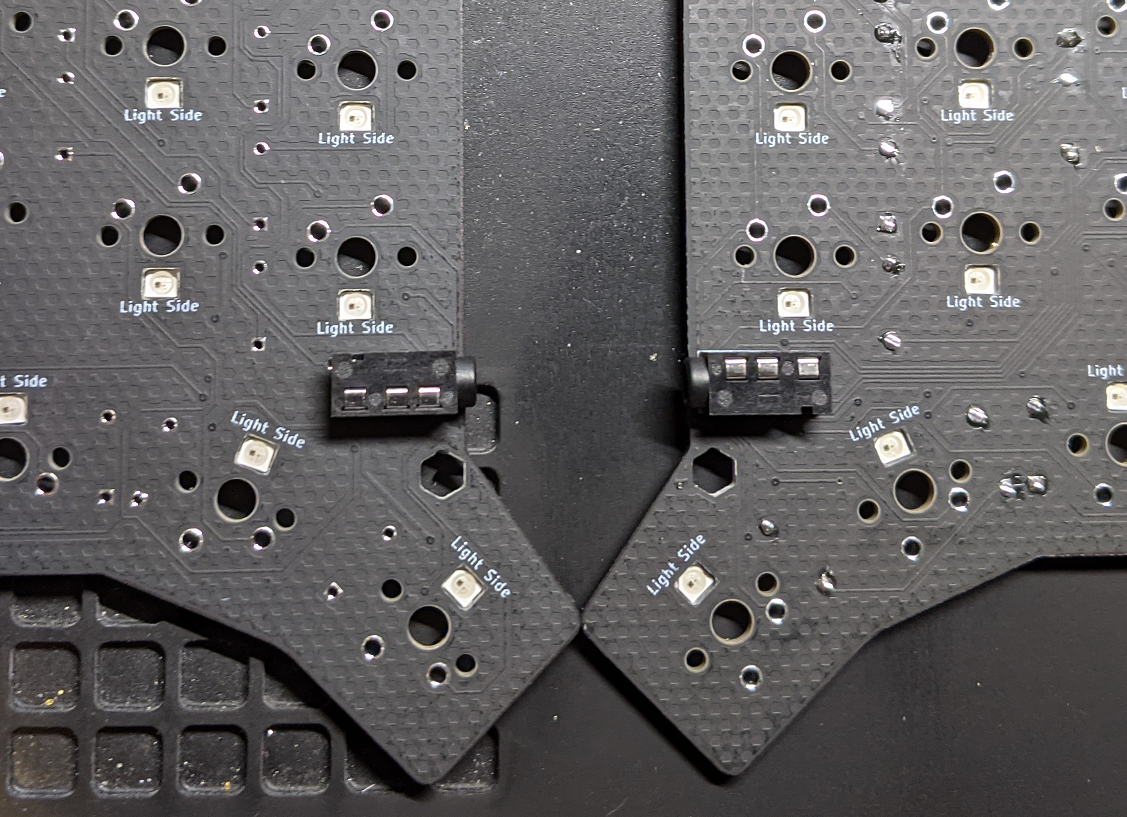

TRRSジャックをはんだ付けする

実装プレートの表面にTRRSジャックを差し込み、裏面からはんだ付けします。

f:id:Salicylic_acid3:20210927010625p:plain
f:id:Salicylic_acid3:20210927010621p:plain
写真ではスイッチの取り付け前にハンダ付けをしていますが、スイッチ取り付け後にハンダ付けをした方が確実です

裏面からTRRSジャックの足にハンダを付けていきます。

足にハンダこてを当ててからハンダを送ります。

ハンダがもっこりするほど送らなくてもいいです。

(オプション)電池部品セット組み立て

バックプレートに電池ケースとスライドスイッチをはんだ付けする

※LPME-IOを使用する場合は電池部品は左側にのみ実装します。

バックプレートの底面側(使用するとき机の側、ゴム足を取り付ける側)に電池ケースとスライドスイッチを裏からはんだ付けします。

f:id:Salicylic_acid3:20210220015419p:plain

この写真は右手側の取り付けです。また、電池ケースの上下の向きに注意します。

裏返す時に部品が浮いてしまわないようにマスキングテープで押さえておきます。

また、スライドスイッチは足をニッパーで切ってからはんだ付けします。

SBダイオードコンデンサをはんだ付けする

実装プレート側(使用するとき上側、スイッチ側)にSBダイオードコンデンサをはんだ付けします。

f:id:Salicylic_acid3:20210220015905p:plain

C1と書かれた部分にコンデンサをはんだ付けします。

SBダイオードコンデンサは通常のダイオードと同じ要領ではんだ付けします。

コンデンサには向きは有りません。

2Pinコンスルーを実装プレートに取り付ける

ピンを曲げないようにゆっくり差し込んでください。

上下左右はありません。

ボトムプレートに対応する穴にあわせ、ピンをゆっくり確実に差し込んでください。

f:id:Salicylic_acid3:20210220020449p:plain

赤丸の部分に2pinコンスルーを取り付けます。

スペーサーを六角形の穴に置いてネジ止めする

六角形の穴に長い方(7mm)のスペーサーを差し込み、トッププレートからネジ止めします。

f:id:Salicylic_acid3:20210116014936p:plain

バックプレートに4mmのスペーサーをネジ止めする

バックプレートの以下の写真の位置に4mmのスペーサーを取り付けます。

f:id:Salicylic_acid3:20210116020749p:plain

このスペーサーは後にProMicro保護プレートをネジ止めするため、下側に取り付けます。

f:id:Salicylic_acid3:20210116020342p:plain
f:id:Salicylic_acid3:20210116020415p:plain

Pro Micro、BMP、LPME-IOを挿す

ProMicroとLPMEを使用する場合はBat+とBat-を避けるように差し込みます。

BMPを使用する場合は下の写真のように「Bat+」にかかるように差し込みます。

f:id:Salicylic_acid3:20191124005745p:plain

f:id:Salicylic_acid3:20210116020342p:plain

スペーサー(4mmオスメス)をネジ止めする

スペーサー(4mmオスメス)を下の写真の位置にネジ止めします。

f:id:Salicylic_acid3:20210116020711p:plain

バックプレートの下2つをネジ止めする

f:id:Salicylic_acid3:20210117011300p:plain

ProMicroカバーをネジ止めする

f:id:Salicylic_acid3:20210117011347p:plain

左右をステレオミニケーブルもしくはTRRSケーブルで接続し、USBを接続する

必ず左右間をステレオミニケーブル、もしくはTRRSケーブルで接続してからUSBを差し込んでください。

※USBを差し込んでから左右を接続しようとするとショートが発生し、故障の原因となりますので絶対にしないでください。

テストする

PCに繋ぎ、VIAかRemapのテストモードでキーの反応をテストします。

salicylic-acid3.hatenablog.com

(オプション)電池を挿入する

BMPを使用する場合、CR1632コイン電池を+を底面側にして挿入してください。

※コイン電池は1個でも動きますが、寿命を重視する場合は2個入れてください。

f:id:Salicylic_acid3:20200719031136p:plain

写真はJISplit89のものですが、電池の向きは同じです。

ゴム足を貼り付ける

バックプレートの白丸の部分にゴム足を貼り付けます

f:id:Salicylic_acid3:20210117011520p:plain

キーキャップを取り付ける

自分の求めるキーマップに応じた配置でキーキャップを取り付けます。

キーキャップの取り付けは以下画像を参考に取り付けをしてくださると綺麗に収まります。

f:id:Salicylic_acid3:20210117011553p:plain

キーマップをカスタマイズする

以下の記事を参考にオリジナルのキーマップを探求してください。

salicylic-acid3.hatenablog.com

salicylic-acid3.hatenablog.com

完成!

お疲れ様でした!

達成感とともに、ゆっくりと自作キーボード温泉に浸かってください。

また、出来上がったキーボードの写真を私に見せていただけると大変嬉しいので、是非私のDiscordにいらっしゃって写真だけでも貼っていってください!

f:id:Salicylic_acid3:20210117011553p:plain

f:id:Salicylic_acid3:20210117013911p:plain

f:id:Salicylic_acid3:20210117013950p:plain

f:id:Salicylic_acid3:20210117014439p:plain

f:id:Salicylic_acid3:20210117014517p:plain

動かない時に

以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。

scrapbox.io

おわりに

ビルドガイドはいかがでしたでしょうか。

分かりやすかったでしょうか。

なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なく私のDiscordまでどうぞ。

salicylic-acid3.hatenablog.com

本記事はNaked64SFv3で書きました。
