自作キーボードキット『AJisai74』ビルドガイド

こんにちは。自キ温泉ガイドのサリチル酸です。

 f:id:Salicylic_acid3:20181119233252p:plain

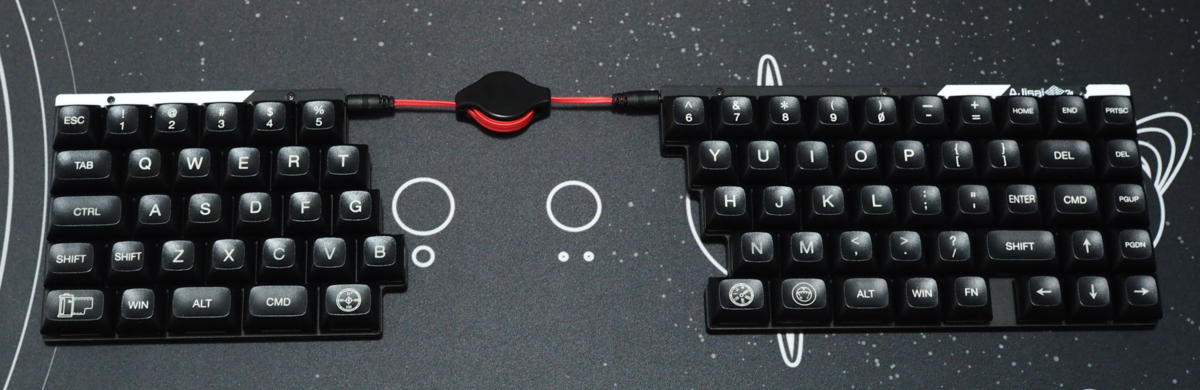

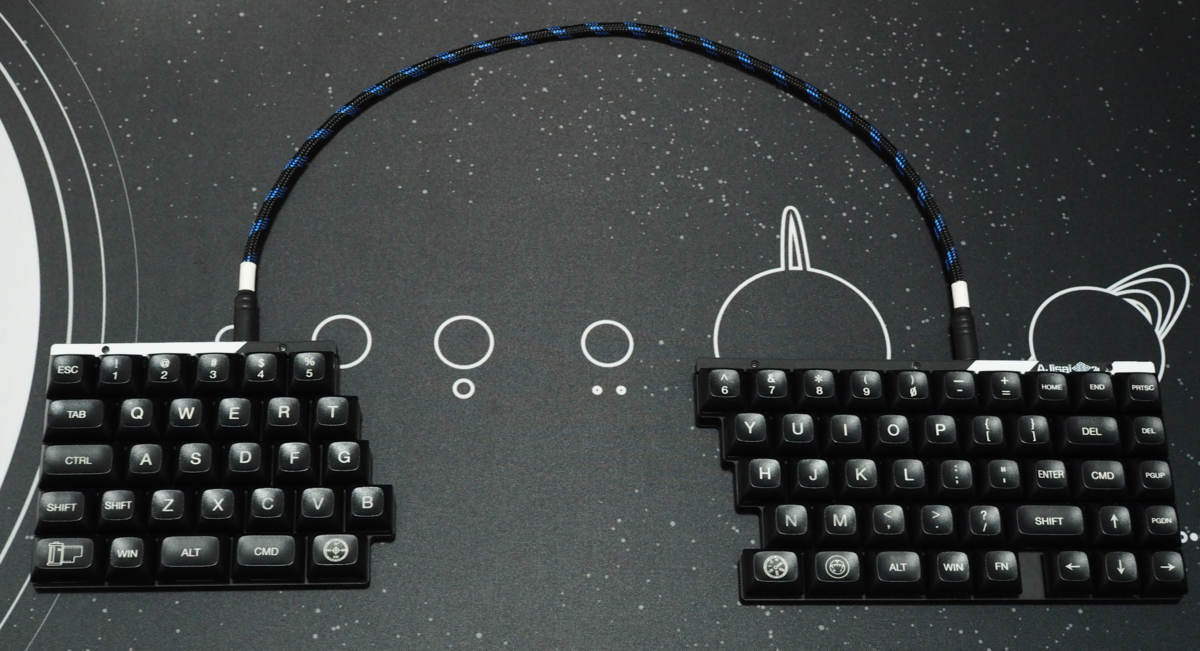

今回は私の設計した自作キーボードキット『AJisai74』の組み立て手順書、ビルドガイドを書きたいと思います。

はじめに

キットをお買い上げ頂いた方、お買い上げありがとうございます。

拙い部分もあると思いますが一所懸命にガイドしますのでよろしくお願いします。

前置き

本キットは最近Kailh社から発売されたChoc V2スイッチ専用の65%(テンキー有りの100%キーボードからテンキーとファンクションキーを取り払ったレイアウト)薄型キーボードです。

Choc V2スイッチに適合させるために様々な工夫や独自構造を持っておりますので、組み立てに慣れた皆様も分からないところがあったら「やってから考える」のではなく、「先に」私まで問い合わせて、疑問を解消させてから取り組んでください。

問い合わせはTwitterのDMか、本ブログのコメント欄にメールアドレスを記載していただければ回答します。

※コメント欄に書きこんだメールアドレスは公表されません。

Twitterの方が反応は早いです。

f:id:Salicylic_acid3:20200812214740p:plain

注意事項

本キットは自分で自分で組み立てるキットです。

私が組み立ての代行を引き受けることはありませんのでご了承ください。

キットの中身を確認する

内容物一覧

品目 数量
実装プレート 2
アンダーミドルプレート 2
バックプレート 2
スペーサー(4mm) 9
ネジ(10mm) 5
ネジ(6mm) 9
ネジ(3mm) 9
ナット 5
ゴム足 8
ダイオード 74+
TRRSジャック 6
タクトスイッチ 2

万が一部品が足らない場合、お手数ですがTwitterのDMか、本記事のコメント欄(公開されません)にメールアドレスをいただけましたらすぐに発送対応いたします。

実装プレート



f:id:Salicylic_acid3:20200813012949p:plain

本ガイド内では『実装プレート』と呼びます。

組み立ての半分は実装プレートへの部品のハンダ付けです。

アンダーミドルプレート

f:id:Salicylic_acid3:20200813013033p:plain

本ガイド内では『ミドルプレート』と呼びます。

実装プレートとバックプレートの間に挟むプレートです。

バックプレート

f:id:Salicylic_acid3:20200813013109p:plain

本ガイド内では『バックプレート』と呼びます。

このプレートがキーボードの底面になります。

スペーサー

f:id:Salicylic_acid3:20200813012737p:plain

本ガイド内では『スペーサー』と呼びます。

プレート各種をネジ止めするのに必要です。

スペーサーは5個入っていますので確認してください。

ネジ

f:id:Salicylic_acid3:20200813012656p:plain

スペーサーとナットとともにプレート各種をネジ止めするのに必要です。

10mm(5個)、6mm(9個)、3mm(9個)の3種ネジが入っていますので確認してください。

ナット

f:id:Salicylic_acid3:20200813012804p:plain

プレート各種をネジ止めするのに必要です。

5個入っていますので確認してください。

ゴム足

f:id:Salicylic_acid3:20190405034217p:plain

シートについたゴム足が8個入っていますので確認してください。

ダイオード

f:id:Salicylic_acid3:20190310003953j:plain

本ガイド内では『ダイオード』と呼びます。

キーの同時押しをサポートするために必要なパーツです。

74個+α個入っていますので確認してください。

TRRSジャック

f:id:Salicylic_acid3:20200410225430p:plain

本ガイド内では『TRRSジャック』と呼びます。

AJisai74の左右を接続するケーブルのために必要です。

6個入っていますので確認してください。

タクトスイッチ

f:id:Salicylic_acid3:20200410225608p:plain

本ガイド内では『タクトスイッチ』と呼びます。

AJisai74の頭脳部分、ProMicroのファームウェアを書き込む際に必要です。

2個入っていますので確認してください。

キット外で必要なもの

一覧

品目 数量
キースイッチ 74
キーキャップ 74+予備3

Pro Micro もしくは BLE Micro Pro もしくはLPME-IO※

以下の組み合わせのどれかで揃えてください。

Pro Micro × 2(完全有線)

BLE Micro Pro × 2(完全無線)

BLE Micro Pro +LPME-IO(一部無線)

2

MicroUSBケーブル

1

3.5mmステレオミニケーブル

もしくは TRRSケーブル

1

キースイッチ

本ガイド内では『キースイッチ』と呼びます。

AJisai74はKailh Choc V2スイッチのみに対応しています。

MX互換スイッチ及びChoc V1スイッチには対応しておりませんので注意してください。

74個使用します、がChoc V2は不良率がそれなりにあるので3個くらい多めに買いましょう

yushakobo.jp

キーキャップ

注意事項!

本ガイド内では『キーキャップ』と呼びます。

AJisai74はCherryMX用のキーキャップの一部を使用できます。

CherryプロファイルやRAMA-WorksのGIRDプロファイルには適合していません。

上記のキーキャップを取り付けても奥まで入らない、もしくは打鍵感が悪化する場合があります。

DSA、ADA、OEM、SA等のプロファイルのキーキャップを使用してください。

何を言っているか分からない方はこちらを参照し、プロファイルの内容を確認してから購入してください。

また、普通の104キーのキーセットではすべてのキーを綺麗に埋めることができません。

以下の記事は7sKBのものですが、7sKBに適合するキーキャップは殆どAJisai74にも適合します。

しかしながら前述のプロファイルの問題もありますので、別途記事にまとめる予定です。

salicylic-acid3.hatenablog.com

Pro Micro or BLE Micro Pro or LPME-IO

キーボードの頭脳となるマイコンです。

本ガイド内では『Pro Micro』または『BMP』または『LPME』と呼びます。

完全有線で使用する場合

PC間、左右間を有線で接続する場合、Pro Microを2つ購入してください。

Pro Microは色々種類は有りますが、遊舎工房実店舗か遊舎工房通販サイトの物を使用してくだされば確実です。

※通販サイトの場合ファーム書き込みなしを選択してください。

yushakobo.jp

完全無線で使用する場合

PC間、左右間を無線で接続する場合、BMPが2つ購入してください。

BMPにはコンスルーが付属していないので、合計4本購入してください。

yushakobo.jp

booth.pm

yushakobo.jp

※どちらで購入してもOKです。

一部無線で使用する場合



PC間を無線で、左右間を有線で接続する場合、BMPとLPMEを一つずつ購入してください。

BMPにはコンスルーが付属していないので、合計4本購入してください。

yushakobo.jp

booth.pm

nogikes.booth.pm

yushakobo.jp

Micro USBケーブル

本ガイド内では『USBケーブル』と呼びます。

7sKBとPCとをつなぐために必要です。

Tomoshare L字型90°マグネット式2.1A急速充電データ転送ケーブル 断線防止 磁石 防塵ナイロンメッシュ編 高耐久ケーブル100cm ブラック 20170117W1 (Mirco Type-c Lighting 3in1set)

Tomoshare L字型90°マグネット式2.1A急速充電データ転送ケーブル 断線防止 磁石 防塵ナイロンメッシュ編 高耐久ケーブル100cm ブラック 20170117W1 (Mirco Type-c Lighting 3in1set)

3.5mmステレオミニケーブル

本ガイド内では『ステレオミニケーブル』と呼びます。

3.5mmステレオミニケーブルのオス⇔オスを用意してください。

ステレオミニプラグ オーディオケーブル、RAYWILL 高音質再生 オス/オス無指向性 標準3.5mm AUX接続 (0.5m)

ステレオミニプラグ オーディオケーブル、RAYWILL 高音質再生 オス/オス無指向性 標準3.5mm AUX接続 (0.5m)

TRRSケーブル(オプション)

本ガイド内では『TRRSケーブル』と呼びます。

BMPとLPMEとを接続する際に使用します。

BMPとLPMEを使用する場合、必ずTRRSケーブルを利用することとし、前述の3.5mmステレオミニケーブルは使用しないでください。

iNTE-Sound Accessories 【30から80cm】4極 両端L字 金メッキ 3.5mm AUXオーディオケーブル コイル状 オスオス スプリングケーブル iNTE-SA1118

iNTE-Sound Accessories 【30から80cm】4極 両端L字 金メッキ 3.5mm AUXオーディオケーブル コイル状 オスオス スプリングケーブル iNTE-SA1118

無線対応する場合に追加で必要なもの

7sProにはオプションパーツを搭載することでBluetoothによる無線接続が可能です。

無線対応には大きく分けて4種のパーツが必要です。

電池部品セット一覧(オプション)

2020/8/13現在、1.5mm高のコンスルーが入手できないのでまだ販売の準備ができていません。

BMPを2つ使用した完全無線化には電池部品セットを2つ、BMPとLPMEを使用した部分無線には電池部品セットを1つ購入してください。

品目 数量
ショットキーダイオード 2
コンデンサ 1
スライドスイッチ 1
コイン電池ケース 2
1.5mm高2pinコンスル 1
ショットキーダイオード

f:id:Salicylic_acid3:20191127225507p:plain

本ガイド内では『SBダイオード』と呼びます。

ボタン電池の上下指し間違えを防ぎます。

キースイッチ用のダイオードとは違いますので保管する場合は別にして保管してください。

コンデンサ

f:id:Salicylic_acid3:20191127225604p:plain
本ガイド内では『コンデンサ』と呼びます。

ボタン電池の電圧を安定させ、寿命を伸ばします。

スライドスイッチ

f:id:Salicylic_acid3:20191127225718p:plain
本ガイド内では『スライドスイッチ』と呼びます。

電池のオンオフを行うスイッチです。

コイン電池(CR1632)ケース

f:id:Salicylic_acid3:20191127225431p:plain

本ガイド内では『電池ケース』と呼びます。

コイン電池(CR1632)を収めるケースです。

1.5mm高2pinコンスル

f:id:Salicylic_acid3:20191127225635p:plain

電池基板が実装されているボトムプレートと実装プレートを接続するコンスルーです。

曲がりやすいので、気をつけてお取り扱いください。

※1.5mmのコンスルーなので、遊舎工房様で販売する通常のコンスルー(2.5mm)を切っても適合しません。

必要工具

工具それぞれの説明はこちらの記事に書かれていますので、併せて参照してください。

salicylic-acid3.hatenablog.com

不安な人、LEDを実装する人は以下の物を全て揃えてくださると、安い物を使うより各段に実装が楽になります。

※このページで得られたアフィリエイト収益は、全て私の自作キーボードキットの価格維持に使います。

ハンダこて

白光 ダイヤル式温度制御はんだこて FX600

白光 ダイヤル式温度制御はんだこて FX600



ハンダこて台

白光(HAKKO) こて台 633-01

白光(HAKKO) こて台 633-01

こて先

白光 こて先 2C型 T18-C2

白光 こて先 2C型 T18-C2

ハンダ

goot 精密プリント基板用はんだ SD-62

goot 精密プリント基板用はんだ SD-62

ハンダ吸い取り線

 goot はんだ吸取り線 CP-3015

goot はんだ吸取り線 CP-3015

ドライバー(m2ネジ対応のもの)

ベッセル(VESSEL) メガドラ 細軸 ドライバー +0×75 910

ベッセル(VESSEL) メガドラ 細軸 ドライバー +0×75 910

※ケースのネジは「+0×75」を、スタビライザーのネジは「+1×75」がおすすめです。

ニッパー

エンジニア マイクロニッパー NS-04

エンジニア マイクロニッパー NS-04

ヤスリ(あったほうがいい)

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

作業マット

プラス カッターマット 両面 A4 230×320mm グリーン 48-573

プラス カッターマット 両面 A4 230×320mm グリーン 48-573

フラックス(あったほうがいい)

ホーザン(HOZAN) フラックス  鉛フリーハンダ対応 便利なハケ付きキャップ付  容量30mL H-722

ホーザン(HOZAN) フラックス 鉛フリーハンダ対応 便利なハケ付きキャップ付 容量30mL H-722

マスキングテープ(テープであればいい)

エーモン 目盛り付きマスキングテープ 幅20mm×長さ約15m 1693

エーモン 目盛り付きマスキングテープ 幅20mm×長さ約15m 1693

逆作用ピンセット(あったほうがいい)

ホーザン(HOZAN) 逆作用ピンセット ツイーザー サードハンド 全長165mm 先端幅2mm 最大開幅約20mm P-89

ホーザン(HOZAN) 逆作用ピンセット ツイーザー サードハンド 全長165mm 先端幅2mm 最大開幅約20mm P-89

虫眼鏡(あったほうがいい)

KRAVAS 拡大鏡 LEDライト付き 手持ちルーペ 大きく 見やすい 軽い 直径140mmで読み物に便利なサイズ

KRAVAS 拡大鏡 LEDライト付き 手持ちルーペ 大きく 見やすい 軽い 直径140mmで読み物に便利なサイズ

ライト(あったほうがいい)

Ledlenser(レッドレンザー) LED懐中電灯 P7R 強力ライト/定番サイズ 【明るさ約1000ルーメン】 【最長7年保証】 充電式 [日本正規品] 9408-R

Ledlenser(レッドレンザー) LED懐中電灯 P7R 強力ライト/定番サイズ 【明るさ約1000ルーメン】 【最長7年保証】 充電式 [日本正規品] 9408-R

テスター(あったほうがいい)

AstroAI 6000カウント テスター デジタル マルチメーター オートレンジ 電圧 電流 真の実効値 抵抗 連続性 静電容量 周波数 ダイオード トランジスタ 温度測定テスター 手動 自動モード 三年保証 日本語説明書付き

AstroAI 6000カウント テスター デジタル マルチメーター オートレンジ 電圧 電流 真の実効値 抵抗 連続性 静電容量 周波数 ダイオード トランジスタ 温度測定テスター 手動 自動モード 三年保証 日本語説明書付き

エポキシ樹脂(あったほうがいい)

セメダイン 5分硬化型エポキシ系接着剤 ハイスーパー5 15gセット箱 CA-184

セメダイン 5分硬化型エポキシ系接着剤 ハイスーパー5 15gセット箱 CA-184

マジックペン(あったほうがいい)

ゼブラ 油性ペン ハイマッキー 黒 3本 P-MO-150-MC-BK3

ゼブラ 油性ペン ハイマッキー 黒 3本 P-MO-150-MC-BK3

組み立て

いよいよ組み立てです。

まとまった時間は用意できましたか?

本キットには取り付け順序があります。

工程によって、取り付けられなくなるパーツがありますので、十分注意してください。

マイコンの袋を開ける

ハサミを探したくなかったら下の写真のように斜めに思いっきり行きましょう。

f:id:Salicylic_acid3:20200719020701p:plain

付属のピンヘッダを捨てる※Pro Microの場合

ProMicroを袋から出したらすぐに捨てます。

もったいないと思っても使い道を3秒で思い浮かばなかったら潔く捨てましょう。

だいたい使いません。

下の写真のような、銀色の魚の骨のようなやつです。

f:id:Salicylic_acid3:20200719020543p:plain

(オプション)Pro Microの補強

エポキシ樹脂を使ってPro Microの補強をします。

乾燥に多少時間がかかるので最初にやってしまいましょう。

エポキシ樹脂の乾燥時間や使い方はエポキシ樹脂の説明を読んでください。

樹脂はUSBジャックの中に入らないように周囲を盛っていきます。

多めに盛りすぎてUSB端子が入る穴に流れ込まないよう注意してください。

f:id:Salicylic_acid3:20181125004605j:plain
f:id:Salicylic_acid3:20181124014518j:plain
エポキシ樹脂を爪楊枝で練って、端子の接合部分に載せていくだけ

バックプレートの上部分を切り離す

左右のボトムプレートの上部分を切り離します。

※上部分は最後にマイコンのカバー兼チルト用の足として使用するので捨てないでください!

f:id:Salicylic_acid3:20200405012739p:plain

実装プレートの上部分を切り離す

左右の実装プレートの上部分を切り離します。

※長い棒状の上部分は最後にカバーとして使用するので捨てないでください!

f:id:Salicylic_acid3:20200829010346p:plain

バリをヤスリがけする

ニッパーで切り取った部分をヤスリがけします。

100均のヤスリでも十分ですが、いいヤスリは作業性を著しく上げますので、この際に買ってもいいかもしれません。

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

NO.1 Direct ダイヤモンド ヤスリ セット 10個入り サンドペーパー6枚付き (140MM)

プレートの断面をサインペンで塗る

実装プレート、トッププレート、バックプレートの断面は白っぽくなっていると思います。

その断面をぐるっと一周サインペンで黒く塗ります。

サインペンの太い方でざっと塗り、細かいところを細い方で塗ります。

この一手間が出来上がりの質感を上げますので是非やってください。

ゼブラ 油性ペン ハイマッキー 黒 3本 P-MO-150-MC-BK3

ダイオードを並べる

ダイオードは向きがあります。

肉眼では見づらいかもしれませんが、表面に印刷があります。

線が書いてある方を実装プレートの裏の矢印の先に合わせてつけます。

ダイオードの線が見辛いときはライトで照らすか虫眼鏡で確認してください。

逆向きに取り付けるとそのキーは反応しません。

利き手の逆の手でピンセットを扱うので、右利きの方は左側に並べるとやりやすいです。

以下の動画のようにダイオードのテープを外すときに慎重にマスキングテープに移し取ることで、並べ直す手間を減らすことができます。

コツは最後までテープを剥がさないことです。全部剥がすと剥がした反動で飛んでしまいがちです。

初回販売版はSW73脇のダイオードが一つだけ逆向きに付いています。くれぐれもお気をつけください。

f:id:Salicylic_acid3:20200829010815p:plain

予備はんだを行う

ダイオードを取り付けるところにあらかじめはんだを盛っておきます。(予備はんだといいます)

ハンダこての温度は320℃に設定してください。

量は下の写真くらいで大丈夫です。

f:id:Salicylic_acid3:20190809112552p:plain

※写真はNaked48LEDのものです。

ハンダの量が多すぎたり、ハンダが尖ってしまったら(ツノがたったといいます)吸い取り線で一回吸い取ってからもう一度盛ります。

吸い取り線は新しい銅色の部分を吸い取りたい部分に当て、上からハンダこてを当てて吸い取ります。

吸い取り線の吸い取って銀色になった部分はもう使えませんので、ニッパーで切り取ってしまいます。

また、何度やっても尖ってしまう場合、長く温めすぎてフラックスが飛んでしまった可能性があります。

一度つけるパッドにフラックスを一塗りしてからやってみてください。

ダイオードの片足をつける

もう一度向きが合っているかを確認します。

f:id:Salicylic_acid3:20190310012938j:plain

逆作用ピンセットでダイオードをつまみ、予備はんだの上に置きながら予備はんだをハンダこてで溶かす事ではんだ付けします。

ハンダこてを放してから一秒置いてピンセットを放します。

これを全部のダイオードに行います。

ダイオードのはんだ付けを確認する

横から見て、ダイオードが浮いていないか確認します。f:id:Salicylic_acid3:20190315030833j:image

一見はんだが付いていても浮いていると、割とすぐに剥がれてしまいます。

浮いている場合、フラックスを塗ってから浮いている側のはんだを暖め直し、ピンセットで位置を調整してください。

ダイオードのもう片足をつける

すべて片足だけ付け終わったら、今度は反対側です。

ハンダこてで一秒暖めてからはんだを送ります。

これを全部のキーに行います。

アンダーミドルプレートをあわせて浮きを確認する

アンダーミドルプレートはピッタリ隙間なく合いますので、少しでも浮いていたら浮いている原因のダイオードを確認します。

f:id:Salicylic_acid3:20200812230641p:plain

※基板の反りによって浮いている場合は、最終的にネジ止めするときになくなるので無視して次に行きます。

タクトスイッチとTRRSジャックをハンダ付けする

一旦アンダーミドルプレートを外して、タクトスイッチとTRRSジャックを裏面から挿し、マスキングテープで抑えておきます。

f:id:Salicylic_acid3:20200812232137p:plain

基板をひっくり返し、真ん中のTRRSジャックの足を基板面ギリギリで切り落とします。

※他のTRRSジャックとタクトスイッチはそのままで大丈夫です。

f:id:Salicylic_acid3:20200812232301p:plain

そのまま表面からはんだ付けします。

はんだ付けは足にハンダこてを当てて、部品を温めてからハンダを送ります。

もっこりするほど送らなくてもいいです。

アンダーミドルプレートをあわせてTRRSジャックの傾きを確認する

TRRSジャックとアンダーミドルプレートはピッタリ隙間なく合いますので、少しでも入りづらかったり傾いたり浮いた場合、原因と目されるTRRSジャックを付け直します。

f:id:Salicylic_acid3:20200812231000p:plain

※基板の反りによって浮いている場合は、最終的にネジ止めするときになくなるので無視して次に行きます。

スイッチを検品する

Choc V2の赤軸と茶軸には70個に1~2個くらいクリッキーのような音のする個体が紛れているので、はんだ付けの前に取り除いてしまいます。

少しでも取り付けを楽にするために寸法ギリギリにしているので、後でハンダを剥がすのはかなり大変です。

必ず検品しましょう。(すでに大変な目に3回遭った)

スイッチをはんだ付けする

実装プレートにスイッチを挿し、基板をひっくり返しても落ちるようならマスキングテープで止めて押さえておきます。

マスキングテープで止める場合3キー分ずつが限界です。

それ以上は浮いたりするのでやめておいたほうが無難です。

f:id:Salicylic_acid3:20200812233521p:plain

3ピンあるうちのFixピンだけをはんだ付けする。

f:id:Salicylic_acid3:20200812234007p:plain

赤丸部がスイッチの導通には使用していない固定用Fixピン。

実装プレートの四角いシルクと見比べてスイッチが斜めになっていないことを確認できたら残りの2本のピンをはんだ付けします。

f:id:Salicylic_acid3:20200812234145p:plain

ProMicroにコンスルーをハンダ付けする

BMP及びLPMEはハンダ付け不要です。

ProMicroをMicroUSB端子が上(スイッチの反対側)を向くように取り付けます。

f:id:Salicylic_acid3:20191124005217p:plain
MicroUSBの端子側にコンスルーを差し込みます。

ただし、コンスルーには向きがあります。

f:id:Salicylic_acid3:20190312021613j:plain

写真の赤丸の金色の部分が片方の面から両方見える様に、また金色の部分がProMicro側に寄っている様に取り付けます。

分かりづらかったら以下のドキュメントも合わせて確認してください。

github.com

コンスルーとPro Microとのハンダ付けはPro MicroのUSB端子が付いている方をハンダ付けします。

320℃に設定してコンスルーを1秒程度温めてからハンダを送ります。

24のピン全てをハンダ付けします。

 ※動画とはProMicroの向きが異なりますので注意!

BMPを使用する場合)実装プレートにコンスルーを差し込む

f:id:Salicylic_acid3:20191124005745p:plain

上の写真のように「Bat+」にかかるように差し込みます。

はんだ付けは不要です。

(LPME-IOを使用する場合)実装プレートにコンスルーを差し込む

通常のProMicroと同じくBat+、Bat-を避けてコンスルーを差し込みます。

はんだ付けは不要です。

ProMicro、BLE Micro Pro、LPMEを実装プレートへ差し込む

アンダーミドルプレートを置いてからUSB端子が外側に向くようにProMicro、またはBLE Micro Proを取り付けます。

ProMicroの場合、一番上のBat+、Bat-を避けて差し込んでください。

f:id:Salicylic_acid3:20191128025220p:plain

LPMEは下図のように外側に対し、『LPME-IO』の文字が上に向くように取り付けます。

f:id:Salicylic_acid3:20191128025718p:plain

左右をステレオミニケーブルもしくはTRRSケーブルで接続し、USBを接続する

必ず左右間をステレオミニケーブル、もしくはTRRSケーブルで接続してからUSBを差し込んでください。

LPME-IOを使用する場合、必ずTRRSケーブルを使用してください。

※USBを差し込んでから左右を接続しようとするとショートが発生し、故障の原因となりますので絶対にしないでください。

Pro Microの書き込み

Pro Microの書き込みは3つの方法があります。

本ガイドでは簡単な方法から紹介していきます。

1.VIAを使う

VIAというソフトを使ってキーマップを簡単に編集することができます。

LEDインジケータをレイヤーに応じて光らせることができますし、何より黒い画面を余り見なくても良いのでとりあえず使ってみるという初心者の方にオススメしています。

以下のHEXファイル(ファームウェア)をダウンロードし、Pro Microに書き込みます。

drive.google.com

drive.google.com

HEXファイルをPro Microに書き込む手順はこちら。

salicylic-acid3.hatenablog.com

Pro Microに書き込んだらVIAを起動してJsonを読み込ませてキーボードを接続するとキーマップが書き換え可能になります。

salicylic-acid3.hatenablog.com

2.QMK Configuratorを使う

WebGUIを使用してファームウェアを作成し、ダウンロードすることができます。

LEDインジケータは光りませんし、出来ることは上記のVIAと同じ位なので、基本的にはVIAをおすすめします。

VIAをPCにインストールできない環境にある場合は本方法を用いるといいと思います。

以下の記事を参照し、使用したいキーマップのHEXファイルを作成します。

salicylic-acid3.hatenablog.com

HEXファイルを作成したらPro Microに書き込みます。

3.QMK環境を構築し自分でコンパイルして書き込む

最も色々なことができます。

VIAでできないことが出来るようになりますが、コマンドで操作する必要があるため、慣れていない人には非常にハードルが高いです。

QMK環境構築の手順はQMK公式のガイド(日本語)を参照することが一番確実です。

他のブログ記事の手順は古くなっている場合も多いので、必ず公式のガイドを参照しながら作業を行ってください。

docs.qmk.fm

AJisai74のファームウェアはQMK本家にマージされましたので、そちらから取得してください。

AJisai74用にデフォルトで用意したのは以下の2マップです。

マップ名 説明
default USキーボードの標準的な配列を目指しました。
JIS JISキーボードの標準的な配列を目指しました。
Salicylic JISキーボードで、私の使いやすい配列です。私はCorneやColosseum、Nakedシリーズでもこのマップを使用しています。

BMPの書き込み

BMPファームウェアは準備中です。

LPMEの書き込み

必要ありません。

BMPの書き込み時に「Use with LPME-IO」を選択してください。

f:id:Salicylic_acid3:20200719012025p:plain

テストする

PCに繋ぎ、QMK Configuratorのテストモードでテストします。

config.qmk.fm

f:id:Salicylic_acid3:20200719014305p:plain

電池基板を実装しない方は次のボトムプレートにスペーサーをネジ止めするへ行ってください。

(オプション)電池部品セット組み立て

部品の調達中なので後日公開します。

ネジ止めする

アンダーミドルプレート、バックプレート、上部のプレート二枚を重ねてから実装プレートの方からネジを差し込んでスペーサーとナットで止めます。

f:id:Salicylic_acid3:20200813003507p:plain

穴が空いたプレートを中間に、白い模様が入っている方を上に重ねます

f:id:Salicylic_acid3:20200813002637p:plain

f:id:Salicylic_acid3:20200813003226p:plain

ボトムプレートの蓋をネジ止めします。

f:id:Salicylic_acid3:20200813003901p:plain

ゴム足を貼り付ける

バックプレートの好きな位置にゴム足を貼り付けます。

私のおすすめは下の写真の位置です。

机においてガタツキがある場合は微調整します。

f:id:Salicylic_acid3:20200813004801p:plain

キーキャップを取り付ける

自分の求めるキーマップに応じた配置でキーキャップを取り付けます。

キーキャップの取り付けは以下画像を参考に取り付けをしてくださると綺麗に収まります。

f:id:Salicylic_acid3:20200813004737p:plain

f:id:Salicylic_acid3:20200812214740p:plain

f:id:Salicylic_acid3:20200813004926p:plain

f:id:Salicylic_acid3:20200813005008p:plain

f:id:Salicylic_acid3:20200813014553p:plain

f:id:Salicylic_acid3:20200813013431p:plain
f:id:Salicylic_acid3:20200813013536p:plain
f:id:Salicylic_acid3:20200813013642p:plain
様々な接続方法に対応

キーマップをカスタマイズする

以下の記事を参考にオリジナルのキーマップを探求してください。

salicylic-acid3.hatenablog.com

salicylic-acid3.hatenablog.com

完成!

お疲れ様でした!

達成感とともに、ゆっくりと自作キーボード温泉に浸かってください。

動かない時に

以下のサイトがトラブルシューティングについて網羅していますので参考にしてください。

scrapbox.io

おわりに

ビルドガイドはいかがでしたでしょうか。

分かりやすかったでしょうか。

なるべく組み立てやすい様に設計したつもりですが、なにかわからないことが有れば遠慮なくコメント欄か私のTwitterへどうぞ。

本記事は7sProで書きました。
